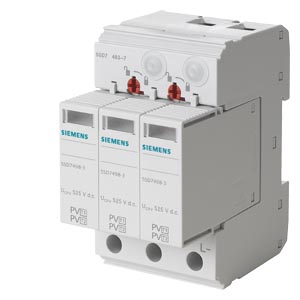

Siemens 5SD7483-6 защитное устройство

Name: Siemens 5SD7483-6 защитное устройство
Brand: Siemens
Price: 31629 RUB
Availability: InStock

PROTECTION PLUG TYPE2 UC 750V AC, FOR 5SD7481-1 AND 5SD7483-5,

Купить 5SD74836 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 31629 руб.

Технические характеристики 5SD74836

ограничитель перенапряжения T1/T2, UC 1050 В DC, Imax 40 кА выдерживаемый ток короткого замыкания 80 А, схема 2+V для изолированных и заземленных фотоэлектрических энергосистем

общие характеристики

стандарт

EN 50539-11

наименование изделия

Устройство защиты от перенапряжений

классификация УЗИП согласно EN 61643-11

● категория испытаний I, тип 1

Да

● категория испытаний II, тип 2

Да

● категория испытаний III, тип 3

Нет

число портов УЗИП

исполнение изделия

Разрядник для защиты от перенапряжений

исполнение полюсов

Прочее

обозначение цепей защиты

(L+)-(L-)

принадлежности

3 x 5SD7498-3

материал корпуса

PA 6.6 / PBT

типоразмер ограничителя перенапряжений

3 TE

степень загрязнения

категория перенапряжения согласно МЭК 61010-1

III

степень защиты IP при подключении всех клемм

IP20

относительная атмосферная влажность при эксплуатации

5 ... 95 %

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

ширина

53,4 mm

высота

90 mm

глубина

71,5 mm

Электрические характеристики

тип распределительной системы

рабочее напряжение

● при постоянном токе

1 000 V

длительное рабочее напряжение

● при постоянном токе макс.

1 000 V

потребляемая полная мощность макс.

25 mVA

разрядный импульсный ток при (8/20) мкс

15 kA

разрядный импульсный ток, суммарный при (8/20) мкс

40 kA

разрядный импульсный ток при 1 фазе при (8/20) мкс макс.

40 kA

пиковое значение тока молнии при (10/350) мкс

5 kA

выдерживаемый ток короткого замыкания (SCCR) при 264 В

0,3 kA

уровень защиты

3,5 kV

● макс.

3,5 kV

● между L и PE макс.

3,5 kV

остаточное напряжение

● при ном. значении отводимого импульсного тока макс.

3,5 kV

● при 10 кА макс.

3,2 kV

● при 5 кА макс.

2,9 kV

● при 2 кА макс.

2,6 kV

время срабатывания

25 ns

исполнение устройства защиты при соединении открытым треугольником

Не требуется

исполнение устройства защиты при T-образном соединении

Не требуется

напряжение в точке макс. мощности

1 050 V

Подсоединения/ клеммы

исполнение электрического соединения

Винтовой зажим

длина зачистки изоляции

16 mm

момент затяжки

4,3 ... 4,7 N·m

поперечное сечение подключаемого провода

● для тонкопроволочного кабеля

1,5 ... 25 mm²

● при жестком проводе

1,5 ... 35 mm²

● тонкопроволочный

1,5 ... 25 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

15 ... 2

исполнение резьбы соединительного болта

исполнение сигнала

оптический‎

Indicator/remote signaling

компонент изделия дистанционный сигнальный контакт

Нет

NEMA/UL - Data

тип распределительной системы

окружающая температура

● при эксплуатации

-40 ... +80 °C

● при хранении

-40 ... +80 °C

класс пожаростойкости согласно UL 94

Разрешения Сертификаты

General Product Approval			other
	Confirmation
other	Environment
Confirmation	Environmental Confirmations	Environmental Confirmations

Дополнительная информация

последнее изменение:

08.04.2025

Дата
27.03.2026

Техническая документация по 5SD7483-6

MAN_L1V30836901A-01_en_en-US.pdf
размер: 47.57 Мб, страниц: 3
