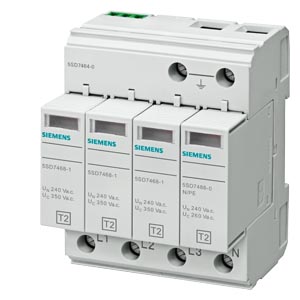

Siemens 5SD7464-0 защитное устройство

Name: Siemens 5SD7464-0 защитное устройство
Brand: Siemens
Price: 25879 RUB
Availability: InStock

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ ТИП 2 REQUIREMENT КАТЕГОРИЯ C, UC 350V PLUG-IN PROTECTION BLOCKS 4ПОЛ., 3+1 CIRCUIT ДЛЯ TN-S AND TT SYSTEMS

Купить 5SD74640 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 25879 руб.

Технические характеристики 5SD74640

ограничитель перенапряжения, тип 2 категория требований C, 350 В UC втычные защитные модули 4-пол., схема 3+1 для систем TN-S и TT

общие характеристики

стандарт

МЭК 61643-11: 2011, EN 61643-11: 2012

наименование изделия

Устройство защиты от перенапряжений

классификация УЗИП согласно EN 61643-11

● категория испытаний I, тип 1

Нет

● категория испытаний II, тип 2

Да

● категория испытаний III, тип 3

Нет

число портов УЗИП

исполнение изделия

Разрядник для защиты от перенапряжений

исполнение полюсов

3+N/PE

обозначение цепей защиты

L-N, L-PE, N-PE

принадлежности

3 x 5SD7468-1 + 1 x 5SD7488-0

материал корпуса

PA 6.6 / PBT

типоразмер ограничителя перенапряжений

4 TE

степень загрязнения

категория перенапряжения согласно МЭК 61010-1

III

степень защиты IP при подключении всех клемм

IP20

ударное ускорение

25 gn

виброускорение при 5 Гц ... 500 Гц длительностью не более 2,5 ч на каждую ось

5 gn

относительная атмосферная влажность при эксплуатации

5 ... 95 %

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

ширина

71,5 mm

высота

90 mm

глубина

71,5 mm

Электрические характеристики

тип распределительной системы

TT, TN-S

рабочее напряжение

● при переменном токе

230 V

диапазон значений рабочей частоты

50/60 Гц

длительное рабочее напряжение

● при переменном токе макс.

350 V

● между N и PE при переменном токе макс.

260 V

● между L и (PE)N при переменном токе макс.

350 V

потребляемая полная мощность макс.

450 mVA

разрядный импульсный ток при (8/20) мкс

20 kA

разрядный импульсный ток при 1 фазе при (8/20) мкс макс.

40 kA

способность гашения тока последействия

● между N и PE

100 A (260 В)

выдерживаемый ток короткого замыкания (SCCR) при 264 В

25 kA

уровень защиты

● между L и N макс.

1,6 kV

● между L и PE макс.

1,9 kV

● между N и L

1,4 kV

● между N и PE макс.

1,5 kV

● между PE и N или L

1,5 kV

остаточное напряжение

● между L и (PE)N

— при ном. значении отводимого импульсного тока макс.

1,6 kV

— при 10 кА макс.

1,5 kV

— при 5 кА макс.

1,3 kV

— при 3 кА макс.

1,1 kV

● между L и PE

— при ном. значении отводимого импульсного тока макс.

1,9 kV

— при 10 кА макс.

1,5 kV

— при 5 кА макс.

1,3 kV

— при 3 кА макс.

1,2 kV

● между N и PE

— при ном. значении отводимого импульсного тока макс.

0,4 kV

— при 10 кА макс.

0,25 kV

— при 5 кА макс.

0,15 kV

— при 3 кА макс.

0,1 kV

порог срабатывания по импульсному напряжению при 6 кВ при (1,2/50) мкс

● между N и PE

1,5 kV

время срабатывания

● между L и (PE)N

25 ns

● между N и PE

100 ns

регулируемый коэффициент чувствительности тока расцепления

1,6

исполнение устройства защиты при соединении открытым треугольником

80 A перем. тока (gG)

исполнение устройства защиты при T-образном соединении

125 A перем. тока (gG)

сопротивление изоляции (Riso)

1 000 MΩ

Подсоединения/ клеммы

исполнение электрического соединения

Винтовой зажим

длина зачистки изоляции

16 mm

момент затяжки

4,3 ... 4,7 N·m

поперечное сечение подключаемого провода

● для тонкопроволочного кабеля

1,5 ... 25 mm²

● при жестком проводе

1,5 ... 35 mm²

● тонкопроволочный

0,5 ... 25 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

15 ... 2

исполнение резьбы соединительного болта

исполнение сигнала

оптический‎

Indicator/remote signaling

компонент изделия дистанционный сигнальный контакт

Нет

NEMA/UL - Data

тип распределительной системы

TT, TN-S

время отклика на временное испытательное перенапряжение

● при контрольном напряжении TOV (L-N)

415 В перем. тока (5 с / withstand mode) / 440 В перем. тока (120 мин / safe failure mode)

● при контрольном напряжении TOV (N-PE)

1200 V (200 ms / withstand mode)

окружающая температура

● при эксплуатации

-40 ... +80 °C

● при хранении

-40 ... +80 °C

класс пожаростойкости согласно UL 94

V-0

Разрешения Сертификаты

General Product Approval		other	Environment
		Miscellaneous	Environmental Confirmations

Дополнительная информация

последнее изменение:

08.04.2025

Дата
27.03.2026

Техническая документация по 5SD7464-0

MAN_L1V30836901A-01_en_en-US.pdf
размер: 47.57 Мб, страниц: 3
