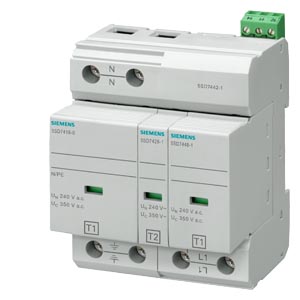

Siemens 5SD7442-1 защитное устройство

Name: Siemens 5SD7442-1 защитное устройство
Brand: Siemens
Price: 57688 RUB
Availability: InStock

КОМБИНИР.ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ ТИП 1 + 2 REQ. CATEGORIES B+C, UC 350V PLUG-IN PROTECTION BLOCKS 2ПОЛ. , 1+1 CIRCUIT ДЛЯ TN-S AND TT SYSTEMS W. REMOTE DISPLAY

Купить 5SD74421 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 57688 руб.

Технические характеристики 5SD74421

комбинированный ОПН тип 1+2 категория требований: B+C, 350 В UC втычные защитные модули 2-пол., схема 1+1 для систем TN-S и TT с дистанционным индикатором

общие характеристики

стандарт

МЭК 61643-11: 2011, EN 61643-11: 2012

наименование изделия

Устройство защиты от перенапряжений

классификация УЗИП согласно EN 61643-11

● категория испытаний I, тип 1

Да

● категория испытаний II, тип 2

Да

● категория испытаний III, тип 3

Нет

число портов УЗИП

исполнение изделия

Комбинация разрядников

исполнение полюсов

1/N/PE

обозначение цепей защиты

L-N, L-PE, N-PE

принадлежности

1 x 5SD7428-1 + 1 x 5SD7418-0 + 1 x 5SD7448-1

материал корпуса

Транзистор с проницаемой базой

типоразмер ограничителя перенапряжений

4 TE

степень загрязнения

категория перенапряжения согласно МЭК 61010-1

III

степень защиты IP при подключении всех клемм

IP20

ударное ускорение

25 gn

виброускорение при 5 Гц ... 500 Гц длительностью не более 2,5 ч на каждую ось

5 gn

относительная атмосферная влажность при эксплуатации

5 ... 95 %

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

ширина

71,5 mm

высота

95 mm

глубина

71,5 mm

Электрические характеристики

тип распределительной системы

TT, TN-S

рабочее напряжение

● при переменном токе

230 V

диапазон значений рабочей частоты

50/60 Гц

длительное рабочее напряжение

● при переменном токе макс.

350 V

● между N и PE при переменном токе макс.

350 V

● между L и (PE)N при переменном токе макс.

350 V

потребляемая полная мощность макс.

100 mVA

разрядный импульсный ток

● между L и (PE)N при (8/20) мкс

25 kA

● между L и PE при (8/20) мкс

25 kA

● между N и PE при (8/20) мкс

100 kA

пиковое значение тока молнии при (10/350) мкс

● пиковое значение тока молнии между L и PE

25 kA

● пиковое значение тока молнии между N и PE

100 kA

● пиковое значение тока молнии между L и N

25 kA

заряд молнии при (10/350) мкс

● заряд молнии между L и N

12,5 A·s

● заряд молнии между L и PE

12,5 A·s

● заряд молнии между N и PE

50 A·s

удельная энергия молнии при (10/350) мкс

● между L и N

160 kJ/?

● между L и PE

160 kJ/?

● между N и PE

2 500 kJ/?

способность гашения тока последействия

● между N и PE

100 A (350 В перем. тока)

● между L и N

25 кА (264 В перем. тока), 3 кА (350 В перем. тока)

выдерживаемый ток короткого замыкания (SCCR) при 264 В

25 kA

уровень защиты

● между L и N макс.

1,5 kV

● между L и PE макс.

2,2 kV

● между N и PE макс.

1,5 kV

остаточное напряжение

● между L и (PE)N

— при ном. значении отводимого импульсного тока макс.

1,5 kV

— при 10 кА макс.

1,2 kV

— при 5 кА макс.

1 kV

— при 3 кА макс.

0,9 kV

● между L и PE

— при ном. значении отводимого импульсного тока макс.

2,2 kV

— при 10 кА макс.

2 kV

— при 5 кА макс.

1,8 kV

— при 3 кА макс.

1,6 kV

● между N и PE

— при ном. значении отводимого импульсного тока макс.

1,5 kV

— при 10 кА макс.

1 kV

— при 5 кА макс.

0,9 kV

— при 3 кА макс.

0,8 kV

порог срабатывания по импульсному напряжению при 6 кВ при (1,2/50) мкс

● между L и N

1,5 kV

● между L и PE

2,2 kV

● между N и PE

1,5 kV

время срабатывания

● между L и (PE)N

25 ns

● между N и PE

100 ns

регулируемый коэффициент чувствительности тока расцепления

1,6

исполнение устройства защиты при соединении открытым треугольником

125 A перем. тока (gG)

исполнение устройства защиты при T-образном соединении

315 A перем. тока (gG)

Подсоединения/ клеммы

исполнение электрического соединения

Винтовой зажим

длина зачистки изоляции

18 mm

момент затяжки

4,3 ... 4,7 N·m

поперечное сечение подключаемого провода

● для тонкопроволочного кабеля

2,5 ... 25 mm²

● при жестком проводе

2,5 ... 35 mm²

● тонкопроволочный

2,5 ... 25 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

13 ... 2

исполнение резьбы соединительного болта

исполнение сигнала

оптический, контакт телесигнализации

Indicator/remote signaling

компонент изделия дистанционный сигнальный контакт

Да

функция коммутации дистанционных сигнальных контактов

Контакт PDT

рабочее напряжение дистанционных сигнальных контактов при переменном токе

12 ... 250 V

рабочий ток дистанционных сигнальных контактов при переменном токе

10 mA ... 1 A

способ подключения дистанционного сигнального контакта

Винтовая резьба M2

поперечное сечение подключаемого провода для дистанционных сигнальных контактов при жестком проводе

0,14 ... 1,5 mm²

поперечное сечение подключаемого провода для дистанционных сигнальных контактов для тонкопроволочного кабеля

0,14 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для дистанционных сигнальных контактов

28 ... 16

момент затяжки для дистанционных сигнальных контактов

0,25 N·m

длина зачистки изоляции провода для дистанционных сигнальных контактов

7 mm

NEMA/UL - Data

вид устройства защиты от импульсных перенапряжений (УЗИП) согласно UL

4CA

тип распределительной системы согласно UL

1 НР

тип распределительной системы

TT, TN-S

обозначение цепей защиты согласно UL

L-N, L-G, N-G

время отклика на временное испытательное перенапряжение

● при контрольном напряжении TOV (L-N)

415 В перем. тока (5 с / withstand mode) / 457 В перем. тока (120 мин / safe failure mode)

● при контрольном напряжении TOV (N-PE)

1200 V (200 ms / withstand mode)

измеренное ограничительное напряжение (MLV)

● между L и массой

1,55 kV

● между L и N

1,34 kV

● между N и массой

1,08 kV

макс. длительное рабочее напряжение (MCOV)

● между L и массой

528 V

● между L и N

264 V

● между N и массой

264 V

разрядный импульсный ток

● между N и массой согласно UL ном. значение

20 kA

● между L и N согласно UL ном. значение

20 kA

● между L и массой согласно UL ном. значение

20 kA

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● согласно UL

12 ... 2

● для дистанционных сигнальных контактов согласно UL

30 ... 14

рабочее напряжение дистанционных сигнальных контактов согласно UL

125 V

рабочий ток дистанционных сигнальных контактов при переменном токе согласно UL

1 A

окружающая температура

● при эксплуатации

-40 ... +80 °C

● при хранении

-40 ... +80 °C

высота над уровнем моря согласно UL

6 562 ft

класс пожаростойкости согласно UL 94

стандарты согласно UL

UL 1449 Edition 4
