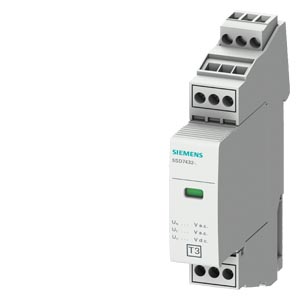

Siemens 5SD7432-5 защитное устройство

Name: Siemens 5SD7432-5 защитное устройство
Brand: Siemens
Price: 15870 RUB
Availability: InStock

ОПН тип 3, UN=24V AC/34V DC UC=34V AC/DC,UOC=2kV,2-пол, с дист.сигнализацией, ширина 17,7mm

Купить 5SD74325 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 15870 руб.

Технические характеристики 5SD74325

SPD тип 3, UN = 24 В AC / 34 В DC UC = 34 В AC/DC,UOC = 2кВ, 2-пол., 2-пол.,с дистанционной сигнализацией, ширина 17,7 мм

общие характеристики

стандарт

МЭК 61643-11: 2011, EN 61643-11: 2012

наименование изделия

Устройство защиты от перенапряжений

классификация УЗИП согласно EN 61643-11

● категория испытаний I, тип 1

Нет

● категория испытаний II, тип 2

Нет

● категория испытаний III, тип 3

Да

число портов УЗИП

исполнение изделия

Разрядник для защиты от перенапряжений

исполнение полюсов

обозначение цепей защиты

L-N, L-PE, N-PE, (L+)-(L-), (L+/L-)-PE

материал корпуса

PA 6.6-FR

типоразмер ограничителя перенапряжений

1 мод.

степень загрязнения

категория перенапряжения согласно МЭК 61010-1

III

степень защиты IP при подключении всех клемм

IP20

ударное ускорение

30 gn

виброускорение при 5 Гц ... 500 Гц длительностью не более 2,5 ч на каждую ось

5 gn

относительная атмосферная влажность при эксплуатации

5 ... 95 %

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

ширина

17,7 mm

высота

90 mm

глубина

74,5 mm

Электрические характеристики

тип распределительной системы

TN-S

рабочее напряжение

● при переменном токе

24 V

диапазон значений рабочей частоты

50/60 Гц

длительное рабочее напряжение

● при переменном токе макс.

34 V

● при постоянном токе макс.

34 V

потребляемая полная мощность макс.

4,8 mVA

разрядный импульсный ток при (8/20) мкс

1 kA

выдерживаемый ток короткого замыкания (SCCR) при 264 В

10 kA

уровень защиты

● между L и N макс.

0,2 kV

● между L и PE макс.

0,6 kV

● между N и L

1,25 kV

● между N и PE макс.

0,6 kV

● между PE и N или L

0,6 kV

время срабатывания

● между L и (PE)N

25 ns

● между N и PE

100 ns

регулируемый коэффициент чувствительности тока расцепления

1,6

исполнение устройства защиты при соединении открытым треугольником

25 A (gG/B/C)

сопротивление изоляции (Riso)

5 MΩ

напряжение в точке макс. мощности

44 V

Подсоединения/ клеммы

исполнение электрического соединения

Винтовой зажим

длина зачистки изоляции

10 mm

момент затяжки

0,5 N·m

поперечное сечение подключаемого провода

● для тонкопроволочного кабеля

0,2 ... 2,5 mm²

● при жестком проводе

0,2 ... 4 mm²

● тонкопроволочный

0,2 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

24 ... 12

исполнение резьбы соединительного болта

исполнение сигнала

Контакт сигнализации о неисправности

Indicator/remote signaling

компонент изделия дистанционный сигнальный контакт

Да

функция коммутации дистанционных сигнальных контактов

Нормально замкнутый контакт

рабочее напряжение дистанционных сигнальных контактов при переменном токе

250 V

рабочий ток дистанционных сигнальных контактов при переменном токе

0,5 mA

способ подключения дистанционного сигнального контакта

поперечное сечение подключаемого провода для дистанционных сигнальных контактов при жестком проводе

0,2 ... 4 mm²

поперечное сечение подключаемого провода для дистанционных сигнальных контактов для тонкопроволочного кабеля

0,2 ... 2,5 mm²

момент затяжки для дистанционных сигнальных контактов

0,5 N·m

длина зачистки изоляции провода для дистанционных сигнальных контактов

10 mm

NEMA/UL - Data

тип распределительной системы

TN-S

время отклика на временное испытательное перенапряжение

● при контрольном напряжении TOV

50 В перем. тока (120 мин / withstand mode)

● при контрольном напряжении TOV (L-N)

50 В AC (50 В AC (120 мин/режим устойчивости))

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● согласно UL

16 ... 12

окружающая температура

● при эксплуатации

-40 ... +80 °C

● при хранении

-40 ... +80 °C

класс пожаростойкости согласно UL 94

Разрешения Сертификаты

General Product Approval			Environment
			Environmental Confirmations	Environmental Confirmations

Дополнительная информация

последнее изменение:

08.04.2025

Дата
11.04.2026

Техническая документация по 5SD7432-5

MAN_L1V30836901A-01_en_en-US.pdf
размер: 47.57 Мб, страниц: 3
