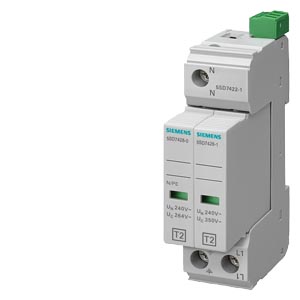

Siemens 5SD7422-1 защитное устройство
ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ ТИП 2 REQUIREMENT КАТЕГОРИЯ C, UC 350V PLUG-IN PROTECTION BLOCKS 2ПОЛ., 1+1 CIRCUIT ДЛЯ TN-S AND TT SYSTEMS W. REMOTE DISPLAY,NARROW DESIGN
ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ ТИП 2 REQUIREMENT КАТЕГОРИЯ C, UC 350V PLUG-IN PROTECTION BLOCKS 2ПОЛ., 1+1 CIRCUIT ДЛЯ TN-S AND TT SYSTEMS W. REMOTE DISPLAY,NARROW DESIGN
|
ограничитель перенапряжения, тип 2 категория требований C, 350 В UC втычные защитные модули 2-пол., схема 1+1 для систем TN-S и TT с индикатором FRN, узкая конструкция | |||||||||||||
| общие характеристики | ||||||||||||||
| стандарт | МЭК 61643-11: 2011, EN 61643-11: 2012 | |||||||||||||
| наименование изделия | Устройство защиты от перенапряжений | |||||||||||||
| классификация УЗИП согласно EN 61643-11 | ||||||||||||||
| ● категория испытаний I, тип 1 | Нет | |||||||||||||
| ● категория испытаний II, тип 2 | Да | |||||||||||||
| ● категория испытаний III, тип 3 | Нет | |||||||||||||
| число портов УЗИП | 1 | |||||||||||||
| исполнение изделия | Разрядник для защиты от перенапряжений | |||||||||||||
| исполнение полюсов | 1+N/PE | |||||||||||||
| обозначение цепей защиты | L-N, N-PE | |||||||||||||
| принадлежности | 1 x 5SD7428-1 + 1 x 5SD7428-0 | |||||||||||||
| материал корпуса | Транзистор с проницаемой базой | |||||||||||||
| типоразмер ограничителя перенапряжений | 1,4 TE | |||||||||||||
| степень загрязнения | 2 | |||||||||||||
| категория перенапряжения согласно МЭК 61010-1 | III | |||||||||||||
| степень защиты IP при подключении всех клемм | IP20 | |||||||||||||
| ударное ускорение | 30 gn | |||||||||||||
| виброускорение при 5 Гц ... 500 Гц длительностью не более 2,5 ч на каждую ось | 5 gn | |||||||||||||
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % | |||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||
| ширина | 25,4 mm | |||||||||||||
| высота | 98 mm | |||||||||||||
| глубина | 71,5 mm | |||||||||||||
| Электрические характеристики | ||||||||||||||
| тип распределительной системы | TT, TN-S | |||||||||||||
| рабочее напряжение | ||||||||||||||
| ● при переменном токе | 230 V | |||||||||||||
| диапазон значений рабочей частоты | 50/60 Гц | |||||||||||||
| длительное рабочее напряжение | ||||||||||||||
| ● при переменном токе макс. | 350 V | |||||||||||||
| ● между N и PE при переменном токе макс. | 264 V | |||||||||||||
| ● между L и (PE)N при переменном токе макс. | 350 V | |||||||||||||
| разрядный импульсный ток при (8/20) мкс | 20 kA | |||||||||||||
| разрядный импульсный ток при 1 фазе при (8/20) мкс макс. | 40 kA | |||||||||||||
| способность гашения тока последействия | ||||||||||||||
| ● между N и PE | 100 A (264 В перем. тока) | |||||||||||||
| выдерживаемый ток короткого замыкания (SCCR) при 264 В | 25 kA | |||||||||||||
| уровень защиты | ||||||||||||||
| ● макс. | 1,5 kV | |||||||||||||
| ● между N и L | 1,4 kV | |||||||||||||
| ● между PE и N или L | 1,5 kV | |||||||||||||
| остаточное напряжение | ||||||||||||||
| ● между L и (PE)N | ||||||||||||||
| — при ном. значении отводимого импульсного тока макс. | 1,5 kV | |||||||||||||
| — при 10 кА макс. | 1,3 kV | |||||||||||||
| — при 5 кА макс. | 1,2 kV | |||||||||||||
| — при 4 кА макс. | 1,1 kV | |||||||||||||
| — при 2 кА макс. | 1 kV | |||||||||||||
| ● между N и PE | ||||||||||||||
| — при ном. значении отводимого импульсного тока макс. | 0,5 kV | |||||||||||||
| — при 10 кА макс. | 0,5 kV | |||||||||||||
| — при 5 кА макс. | 0,5 kV | |||||||||||||
| — при 4 кА макс. | 0,5 kV | |||||||||||||
| — при 2 кА макс. | 0,5 kV | |||||||||||||
| порог срабатывания по импульсному напряжению при 6 кВ при (1,2/50) мкс | ||||||||||||||
| ● между N и PE | 1,5 kV | |||||||||||||
| время срабатывания | ||||||||||||||
| ● между L и (PE)N | 25 ns | |||||||||||||
| ● между N и PE | 100 ns | |||||||||||||
| регулируемый коэффициент чувствительности тока расцепления | 1,6 | |||||||||||||
| исполнение устройства защиты при соединении открытым треугольником | 63 A перем. тока (gG) | |||||||||||||
| исполнение устройства защиты при T-образном соединении | 315 A перем. тока (gG) | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | Винтовой зажим | |||||||||||||
| длина зачистки изоляции | 16 mm | |||||||||||||
| момент затяжки | 4,3 ... 4,7 N·m | |||||||||||||
| поперечное сечение подключаемого провода | ||||||||||||||
| ● для тонкопроволочного кабеля | 2,5 ... 16 mm² | |||||||||||||
| ● при жестком проводе | 2,5 ... 25 mm² | |||||||||||||
| ● тонкопроволочный | 2,5 ... 16 mm² | |||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | 12 ... 4 | |||||||||||||
| исполнение резьбы соединительного болта | M5 | |||||||||||||
| исполнение сигнала | оптический, контакт телесигнализации | |||||||||||||
| Indicator/remote signaling | ||||||||||||||
| компонент изделия дистанционный сигнальный контакт | Да | |||||||||||||
| функция коммутации дистанционных сигнальных контактов | Контакт PDT | |||||||||||||
| рабочее напряжение дистанционных сигнальных контактов при переменном токе | 5 ... 250 V | |||||||||||||
| рабочий ток дистанционных сигнальных контактов при переменном токе | 5 mA ... 1 A | |||||||||||||
| способ подключения дистанционного сигнального контакта | M2 | |||||||||||||
| поперечное сечение подключаемого провода для дистанционных сигнальных контактов при жестком проводе | 0,14 ... 1,5 mm² | |||||||||||||
| поперечное сечение подключаемого провода для дистанционных сигнальных контактов для тонкопроволочного кабеля | 0,14 ... 1,5 mm² | |||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для дистанционных сигнальных контактов | 28 ... 16 | |||||||||||||
| момент затяжки для дистанционных сигнальных контактов | 0,25 N·m | |||||||||||||
| длина зачистки изоляции провода для дистанционных сигнальных контактов | 7 mm | |||||||||||||
| NEMA/UL - Data | ||||||||||||||
| вид устройства защиты от импульсных перенапряжений (УЗИП) согласно UL | 4CA | |||||||||||||
| тип распределительной системы согласно UL | 1 | |||||||||||||
| тип распределительной системы | TT, TN-S | |||||||||||||
| обозначение цепей защиты согласно UL | L-N, L-G, N-G | |||||||||||||
| время отклика на временное испытательное перенапряжение | ||||||||||||||
| ● при контрольном напряжении TOV (L-N) | 415 В перем. тока (5 с / withstand mode) / 440 В перем. тока (120 мин / safe failure mode) | |||||||||||||
| ● при контрольном напряжении TOV (N-PE) | 1200 V (200 ms / withstand mode) | |||||||||||||
| измеренное ограничительное напряжение (MLV) | ||||||||||||||
| ● между L и массой | 2,08 kV | |||||||||||||
| ● между L и N | 2 kV | |||||||||||||
| ● между N и массой | 0,95 kV | |||||||||||||
| макс. длительное рабочее напряжение (MCOV) | ||||||||||||||
| ● между L и массой | 350 V | |||||||||||||
| ● между L и N | 350 V | |||||||||||||
| ● между N и массой | 264 V | |||||||||||||
| разрядный импульсный ток | ||||||||||||||
| ● между N и массой согласно UL ном. значение | 20 kA | |||||||||||||
| ● между L и N согласно UL ном. значение | 20 kA | |||||||||||||
| ● между L и массой согласно UL ном. значение | 20 kA | |||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||||||||||||||
| ● согласно UL | 14 ... 2 | |||||||||||||
| ● для дистанционных сигнальных контактов согласно UL | 30 ... 14 | |||||||||||||
| рабочее напряжение дистанционных сигнальных контактов согласно UL | 125 V | |||||||||||||
| рабочий ток дистанционных сигнальных контактов при переменном токе согласно UL | 1 A | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -40 ... +80 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| высота над уровнем моря согласно UL | 6 562 ft | |||||||||||||
| класс пожаростойкости согласно UL 94 | V0 | |||||||||||||
| стандарты согласно UL | UL 1449 Edition 4 | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 08.04.2025 | |||||||||||||
|
