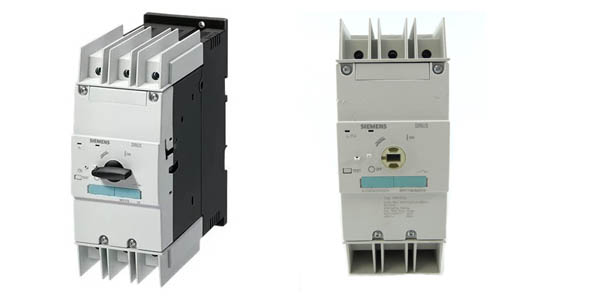

Автоматические выключатели Siemens 3RV17

Обзор

Автоматические выключатели SIRIUS 3RV17 от компании Siemens представляют собой специализированные силовые коммутационные аппараты с ограничением тока, сертифицированные по североамериканскому стандарту UL 489. Они выполнены в мощном промышленном типоразмере S3 и предназначены для использования в качестве аппаратов защиты ответвленных цепей (Branch Circuit Protection). Выключатели обеспечивают надежную комбинированную защиту оборудования от токов короткого замыкания (КЗ) и тепловых перегрузок в трехфазных электрических сетях.

Особенности конструкции и модификации серии SIRIUS 3RV17

• Соответствие международным стандартам безопасности: приборы официально сертифицированы по стандартам UL 489 и CSA C22.2, что позволяет легально использовать их при сборке электрощитов для североамериканского рынка.
• Мощное силовое исполнение в габарите S3: конструкция рассчитана на тяжелые режимы промышленной эксплуатации, коммутацию больших номинальных токов и высокие значения отключающей способности при коротких замыканиях.
• Комбинированная система расцепления: каждый аппарат оснащен встроенным регулируемым тепловым расцепителем для защиты от длительных перегрузок и фиксированным электромагнитным расцепителем для мгновенной отсечки токов КЗ.

Преимущества использования автоматических выключателей SIRIUS 3RV17

• Полноценная защита Branch Circuit по UL 489: одобрены для защиты кабельных линий, распределительных цепей, нагревателей и двигательных фидеров, устраняя необходимость установки дополнительных громоздких промышленных автоматов.
• Эргономичное управление и четкая индикация: оснащены поворотной рукояткой с жесткой фиксацией положений ON / OFF / TRIPPED (сработало от аварии), а также механизмом блокировки навесным замком для безопасного проведения сервисных работ.
• Высокая термическая и механическая стойкость: усиленные дугогасительные камеры и надежная конструкция силовых контактов гарантируют гашение дуги за миллисекунды, защищая подключенную кабельную инфраструктуру.
• Унифицированные аксессуары SIRIUS: выключатели полностью совместимы со стандартными принадлежностями семейства 3RV — поперечными и фронтальными дополнительными контактами, аварийными сигнализаторами и дистанционными расцепителями.

Область применения

• Сборка распределительных силовых шкафов, главных распределительных щитов (ГРЩ) и систем автоматизации, предназначенных для экспорта в США, Канаду и другие страны, использующие стандарты UL/CSA.
• Защита ответвленных силовых цепей питания, магистральных кабельных трасс, промышленных нагревательных установок и осветительных сетей.
• Комплексная защита и коммутация мощных трехфазных асинхронных двигателей в составе технологических линий, насосных и компрессорных станций.

Техническая документация

• Каталог продукции «Аппараты защиты: автоматичеcкие выключатели и реле перегрузки Sirius»
  язык: RU, размер: 13.33 Мб, страниц: 73
• Обзорный каталог «Пускорегулирующая аппаратура Siemens»
  язык: RU, размер: 666.38 Кб, страниц: 3
• Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
  язык: RU, размер: 5.74 Мб, страниц: 4
• Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
  язык: RU, размер: 254.45 Кб, страниц: 4

Информация для заказа автоматических выключателей Siemens 3RV17

• 3RV1742-5AD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 11...16 A, N-РАСЦЕПИТЕЛЬ 208 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5BD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 14...20 A, N-РАСЦЕПИТЕЛЬ 260 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5CD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 18...25 A, N-РАСЦЕПИТЕЛЬ 325 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5DD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 22...32 A, N-РАСЦЕПИТЕЛЬ 416 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5ED10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 28...40 A, N-РАСЦЕПИТЕЛЬ 520 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5FD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 36...50 A, N-РАСЦЕПИТЕЛЬ 650 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5GD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ PLANT PROTECTION, C APPROBATION ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ UL 489, CSA C22.2 НО.5-02, A-TRIP 40 A N-TRIP 520 A ВИНТ. КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СПОСОБНОСТЬ
• 3RV1742-5HD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 45...63 A, N-РАСЦЕПИТЕЛЬ 819 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5JD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 80...100 A, N-РАСЦЕПИТЕЛЬ 1235 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5LD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ ЗАЩИТЫ УСТАНОВОК, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, А-РАСЦЕПИТЕЛЬ 57...75 A, N-РАСЦЕПИТЕЛЬ 975 A, ВИНТ. КЛЕММЫ , ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
• 3RV1742-5QD10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S3, ДЛЯ THE PLANT PROTECTION, WITH APPROBATION CIRC.-BREAKER UL 489, CSA C22.2 НО.5-02, A-TRIGGER 70 A, N-TRIGGER 910 A, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СПОСОБНОСТЬ
