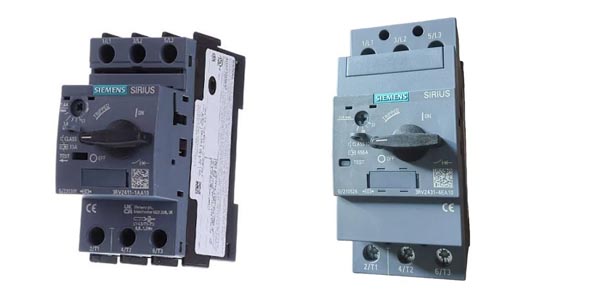

Автоматические выключатели Siemens 3RV24

Обзор

Автоматические выключатели SIRIUS 3RV24 от компании Siemens представляют собой специализированные силовые коммутационные аппараты нового поколения с функцией ограничения тока, разработанные специально для защиты силовых промышленных трансформаторов управления. Они оснащены комбинированной системой расцепления, включающей регулируемый тепловой расцепитель для защиты от длительных перегрузок и фиксированный электромагнитный расцепитель с завышенным порогом срабатывания для мгновенной защиты от коротких замыканий (КЗ) без ложных отключений во время пусковых бросков тока.

Основные группы и модификации серии SIRIUS 3RV24

Компактные автоматы защиты трансформаторов (серии 3RV2411 / 3RV2421): приборы модульного исполнения в типоразмерах S00 и S0. Предначены для установки на стандартную 35-мм DIN-рейку и обеспечивают надежное прикрытие первичных обмоток трансформаторов малой и средней мощности.
Мощные промышленные силовые автоматы (серии 3RV2431 / 3RV2442): тяжелые защитные аппараты в габаритах S2 и S3. Предназначены для работы в цепях с высокими номинальными токами (вплоть до 100 А) и подходят для защиты крупных силовых трансформаторных блоков.
Специализированные и сертифицированные исполнения (суффиксы -0BA0, -2BA0): модификации устройств, прошедшие дополнительную заводскую калибровку и адаптацию под жесткие отраслевые стандарты промышленной безопасности электроустановок.

Преимущества использования автоматических выключателей SIRIUS 3RV24

Стабильная работа без ложных срабатываний: уставка мгновенного электромагнитного расцепителя КЗ завышена до 20-кратного значения от номинального тока. Это позволяет аппарату стабильно выдерживать жесткие индуктивные броски тока, возникающие при включении трансформатора.
Прецизионная защита от тепловой перегрузки: встроенный регулируемый биметаллический расцепитель позволяет точно настроить номинальный ток под параметры конкретного трансформатора, надежно оберегая его изоляцию от старения и межвиткового замыкания при длительной перегрузке.
Интегрированная температурная компенсация: конструкция реле компенсирует изменения температуры внутри закрытого электротехнического шкафа, гарантируя сохранение точных время-токовых характеристик защиты в широком диапазоне внешних температур.
Единая модульная система SIRIUS: автоматы полностью совместимы со всеми стандартными аксессуарами семейства 3RV2 — поперечными и фронтальными дополнительными контактами, аварийными сигнализаторами, беспроводными соединительными комплектами с контакторами 3RT2 и дистанционными расцепителями напряжения.

Область применения

Комплексная защита первичных обмоток силовых однофазных и трехфазных промышленных трансформаторов цепей управления, логики и автоматизации.
Защита распределительных линий питания низковольтного оборудования, характеризующихся высокими пусковыми токами индуктивного характера.
Использование в качестве вводных и групповых аппаратов защиты внутри главных распределительных щитов (ГРЩ), щитов автоматики (ША) и шкафов управления (ШУ).
