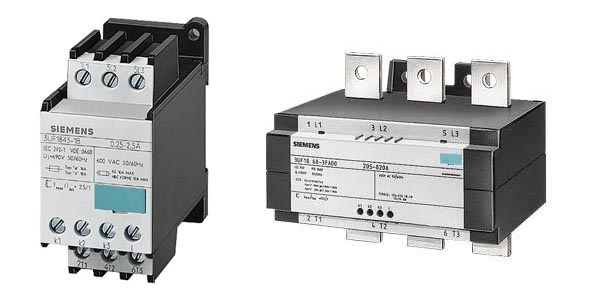

Трансформаторы тока Siemens 3UF18

Обзор

Серия Siemens 3UF1 включает в себя специализированную линейку измерительных трехфазных трансформаторов тока серии 3UF18 и сопутствующих монтажных аксессуаров 3UF19. Эти устройства являются силовой измерительной базой для аналоговых и цифровых систем защиты, контроля и управления фидерами электродвигателей. Трансформаторы тока преобразуют высокие первичные токи силовых цепей в пропорциональные слаботочные сигналы, безопасные для обработки управляющими модулями и контроллерами автоматики. Серия предлагает модификации как для автономного монтажа, так и для жесткой механической стыковки с контакторами, обеспечивая высокую точность измерений и надежную гальваническую развязку в шкафах управления электроприводом.

Особенности конструкции и модификации

Трехфазное измерительное исполнение (3UF18): моноблочные измерительные трансформаторы, осуществляющие одновременный и независимый контроль тока по всем трем фазам силовой линии питания двигателя.
Широкий диапазон измеряемых токов: номенклатура включает модификации для работы с различными номиналами нагрузок (от компактных серий 3UF1843 до мощных промышленных трансформаторов 3UF1868).
Разнообразие вариантов монтажа: доступность исполнений для отдельной изолированной установки на монтажную панель шкафа или для прямой стыковки и монтажа непосредственно под выводы силовых контакторов.
Универсальные опорные плиты (3UF1900-0J): специализированные монтажные основания (Baseplate) для быстрой, жесткой и безопасной установки трансформаторов в качестве независимого UNIT-узла.
Оригинальные интерфейсные шлейфы (3UF1900-1): полный спектр соединительных кабелей (Connection Cables) различной длины для передачи данных от измерительного узла к блокам расширения (3UF51) или панелям оператора.
Модули оконечного согласования (3SU1900-1K): специализированные оконечные терминалы шины для корректного заземления, фильтрации помех и согласования сигналов в сетях SINEC.

Преимущества использования

Комплексный измерительный узел: совмещение трех трансформаторов в одном корпусе экономит до 60% пространства на монтажной панели по сравнению с использованием трех одиночных фазных датчиков.
Высокая точность и линейность измерений: прецизионная намотка и качественные ферромагнитные сердечники гарантируют четкую передачу параметров тока без искажений даже при пусковых перегрузках.
Надежная гальваническая развязка: физическое разделение высоковольтной силовой части и слаботочных измерительных цепей сопряжения полностью защищает микропроцессорные контроллеры от пробития.
Идеальная заводская совместимость: аксессуары и кабели серии 3UF19 производятся по оригинальным чертежам Siemens, гарантируя надежный контакт в разъемах и вибростойкость соединений.
Простота и высокая скорость интеграции: сквозные окна в корпусе трансформаторов позволяют быстро пропустить силовые кабели двигателя без необходимости сложного болтового расключения шин.

Область применения

Интеллектуальные шкафы управления двигателями (MCC): комплектация измерительных ячеек в распределительных щитах систем SIMOCODE для непрерывного мониторинга нагрузки фидеров.
Промышленные станции насосного и компрессорного оборудования: интеграция в щиты автоматики мощных насосов водоканалов и компрессоров ТЭЦ для защиты от сухого хода и перегрузки вала.
Тяжелое и конвейерное машиностроение: контроль токовых параметров приводных двигателей дробилок, мельниц, миксеров и протяженных транспортерных лент в горнодобывающей индустрии.
Системы релейной защиты и автоматики (РЗА): сбор и передача токовой информации в централизованные цепи противоаварийной защиты и диспетчеризации предприятий.
Ремонт и техническое обслуживание (ТО): плановая замена изношенных измерительных элементов и поврежденных интерфейсных кабелей в действующих электроустановках Siemens Classic Line.
