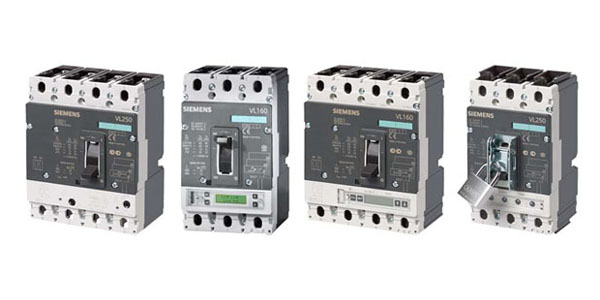

Автоматические выключатели Siemens SENTRON 3VL1

Обзор

Силовые автоматические выключатели в литом корпусе Siemens SENTRON 3VL1 (типоразмер VL160X) представляют собой самые компактные коммутационные аппараты в своей линейке, разработанные для надежной защиты низковольтных электрических сетей. Модификации этой серии перекрывают диапазон номинальных токов от 16 до 160 А. Оснащенные встроенными энергонезависимыми термомагнитными расцепителями, автоматы 3VL1 обеспечивают базовую, но бескомпромиссную защиту кабелей, распределительных линий и конечных потребителей от токов перегрузки и коротких замыканий в условиях строгого дефицита пространства внутри щитового оборудования.

Особенности конструкции и модификации

Ультракомпактное исполнение корпуса: Благодаря оптимизированным габаритам (ширина всего 104.5 мм для 3-полюсного исполнения), аппараты VL160X позволяют существенно экономить монтажную площадь распределительных щитов АСУ ТП.
Проверенная термомагнитная технология защиты: Выключатели комплектуются встроенными термомагнитными расцепителями (TM) с фиксированными уставками защиты от перегрузки (LI) или регулируемыми параметрами (в зависимости от модели), гарантируя полную энергонезависимость узла.
Исполнения в качестве разъединителей нагрузки: Внутри серии доступны модификации без встроенных элементов защиты (типы 3VL17...-..0-...), применяемые в роли главных рубильников, межсекционных выключателей-разъединителей или аппаратов аварийного останова.
Разнообразие классов отключающей способности: Оборудование выпускается в двух исполнениях стойкости к аварийным токам: стандартная отключающая способность (класс N — до 40 кА) и повышенная (класс H — до 70 кА при напряжении 415 В).
Варианты полюсности для любых задач: Линейка содержит стандартные 3-полюсные модели для трехфазных промышленных силовых цепей и 4-полюсные модификации для схем, требующих обязательной коммутации нейтрального проводника (N).

Преимущества использования

Идеальное решение для экспресс-замены (Ретрофит): Модель является одной из самых массовых в СНГ. Оригинальные аппараты 3VL1 и аксессуары к ним незаменимы при проведении ремонтов существующих ВРУ и ГРЩ для быстрой замены сгоревших блоков без переделки ошиновки.
Высокая надежность и ресурс механизма: Проверенная временем конструкция контактной системы обеспечивает высокую износостойкость прибора при жестком цеховом режиме эксплуатации и частых циклах коммутации.
Фронтальный монтаж внутренних аксессуаров: Дополнительные компоненты (вспомогательные контакты состояния, независимые расцепители) легко защелкиваются в пазы под лицевой панелью автомата, значительно сокращая время пусконаладки.
Температурная стабильность: Конструкция автомата VL160X рассчитана на длительную непрерывную работу при температурах до +50 °C без необходимости снижения номинального рабочего тока (derating).

Область применения

Гражданское строительство и коммерческие объекты: Использование в составе вводно-распределительных устройств (ВРУ), этажных распределительных щитов, щитов освещения и вентиляции жилых домов, бизнес-центров и ТРЦ.
Промышленная инфраструктура: Защита локальных цеховых распределительных пунктов, силовых сборок, технологических пультов и отходящих кабельных линий малой и средней мощности.
