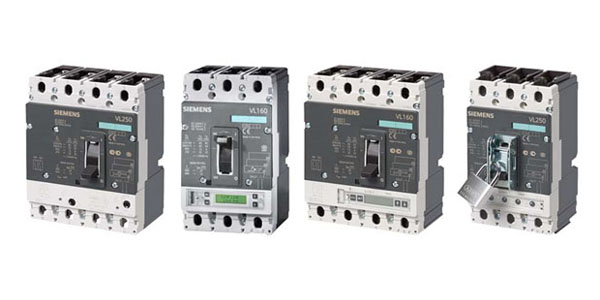

Автоматические выключатели Siemens SENTRON 3VL2

Обзор

Силовые автоматические выключатели в литом корпусе Siemens SENTRON 3VL2 (типоразмер VL160) представляют собой универсальные коммутационные аппараты нового поколения, разработанные для гибкой защиты низковольтных электрических сетей, генераторов и тяжелого электропривода. Линейка 3VL2 полностью покрывает диапазон номинальных токов до 160 А. Главным технологическим отличием от младшего габарита (VL160X) является принципиальная возможность оснащения как классическими термомагнитными, так и интеллектуальными микропроцессорными расцепителями серии ETU, что открывает доступ к построению высокоточных селективных систем защиты в промышленности.

Особенности конструкции и модификации

Возможность установки электронных расцепителей: Выключатели VL160 могут комплектоваться микропроцессорными блоками защиты ETU с регулируемыми уставками токов перегрузки и задержек короткого замыкания, обеспечивая прецизионную точность контроля сети.
Традиционные термомагнитные исполнения: Для стандартных распределительных задач доступны полностью энергонезависимые расцепители (TM) с возможностью регулировки теплового (токи перегрузки) и магнитного (токи КЗ) параметров.
Экстремальная стойкость к аварийным токам: В зависимости от проектных условий, аппараты выпускаются в трех классах отключающей способности: стандартная (класс N — до 40 кА), высокая (класс H — до 70 кА) и экстремально высокая (класс L — до 100 кА при 415 В).
Модификации для защиты электродвигателей: Специальные исполнения выключателей со встроенными расцепителями, оптимизированными под тяжелые пусковые токи и обеспечивающими надежную защиту обмоток асинхронных двигателей.
Исполнения втычного и выкатного типа: Доступность монтажных цоколей и шасси, преобразующих стационарный автомат 3VL2 в быстросъемную конструкцию для обслуживания силовой группы без отключения главных шин шкафа.

Преимущества использования

Превосходная селективность электроснабжения: Применение электронных расцепителей ETU позволяет детально отстроить временные графики срабатывания, гарантируя, что при аварии отключится только поврежденная линия, а остальной цех продолжит работу.
Идеальная платформа для промышленного ретрофита: Широчайшая распространенность автоматов 3VL2 в сборочных проектах делает их незаменимыми позициями для экспресс-замены изношенного оборудования в ГРЩ и ВРУ без проведения сложных слесарных работ по меди.
Интеграция в цифровые интерфейсы связи: Поддержка коммуникационных модулей COM20 (PROFIBUS) и COM21 (Modbus) позволяет удаленно считывать параметры токов нагрузки, логировать аварийные события и управлять автоматом из SCADA-систем.
Фронтальная модернизация: Конструкция корпуса позволяет за считанные секунды защелкнуть внутренние аксессуары (сигнальные контакты, независимые расцепители для пожарных систем) без использования специального инструмента.

Область применения

Промышленные предприятия и машиностроение: Вводно-распределительные устройства (ВРУ) цехов, главные щиты управления технологическими конвейерами, вентиляцией и насосными станциями средней мощности.
Системы автоматического ввода резерва (АВР): Сборка автоматических узлов переключения питания в связке с оригинальными электрическими моторными приводами и механическими тросовыми блокировками 3VL9.
Гражданская и коммерческая инфраструктура: Защита питающих магистралей и распределительных пунктов крупных бизнес-центров, медицинских учреждений, торгово-развлекательных комплексов и центров обработки данных (ЦОД).
