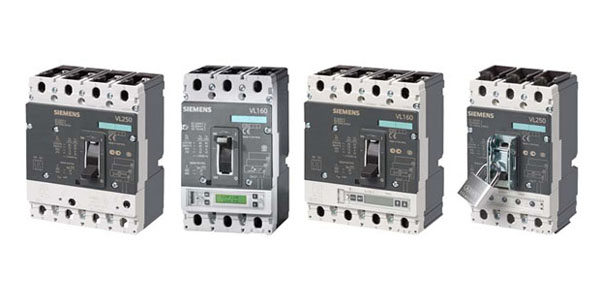

Автоматические выключатели Siemens SENTRON 3VL3

Обзор

Силовые автоматические выключатели в литом корпусе Siemens SENTRON 3VL3 (типоразмер VL250) представляют собой промышленные коммутационные аппараты среднего габарита, спроектированные для надежной защиты распределительных сетей, генераторных установок и мощных электродвигателей. Данная линейка полностью закрывает проектные потребности в диапазоне номинальных токов от 200 до 250 А. Сочетая в себе высокую жесткость литого каркаса и возможность использования прецизионных микропроцессорных блоков защиты серии ETU, автоматы 3VL3 обеспечивают бескомпромиссную безопасность и стабильность электроснабжения на ответственных производственных и инфраструктурных объектах.

Особенности конструкции и модификации

Широкий выбор технологий расцепления: Выключатели комплектуются как классическими энергонезависимыми термомагнитными расцепителями (TM) с регулировкой тепловых и магнитных уставок, так и передовыми электронными блоками защиты серий ETU10, ETU12, ETU20 и ETU22.
Три класса отключающей способности: Оборудование выпускается в различных исполнениях стойкости к токам короткого замыкания: стандартная (класс N — до 40–55 кА), высокая (класс H — до 70 кА) и экстремально высокая отключающая способность (класс L — до 100 кА при напряжении 415 В).
Специализированная защита электродвигателей: Модификации со встроенными электронными расцепителями, адаптированными под тяжелые пусковые режимы и обеспечивающими надежную защиту цепей питания асинхронных моторов от перегрузок и обрыва фаз.
Втычные и выкатные исполнения: Наличие монтажных цоколей и выдвижных шасси (Withdrawable), позволяющих переводить стационарный автомат 3VL3 в быстросъемную конструкцию для безопасного обслуживания силовой контактной группы под визуальным разрывом цепи.
Разнообразие полюсных конфигураций: Модельный ряд содержит стандартные 3-полюсные исполнения для трехфазных силовых сетей и 4-полюсные модификации для распределительных систем с обязательной коммутацией нейтрального проводника (N).

Преимущества использования

Абсолютная временная селективность сети: Применение электронных расцепителей ETU позволяет детально отстроить токовые и временные графики срабатывания, гарантируя мгновенное отключение только аварийной ветки сети при сохранении полной работоспособности остальных цепей предприятия.
Идеальная платформа для ретрофита: Благодаря колоссальной распространенности серии 3VL в существующих промышленных проектах, автоматы VL250 и оригинальные аксессуары к ним незаменимы при проведении ремонтов и экспресс-замены изношенного оборудования без переделки ошиновки шкафа.
Интеграция в цифровые интерфейсы диспетчеризации: Поддержка специализированных коммуникационных модулей COM20 (PROFIBUS DP) и COM21 (Modbus RTU) позволяет удаленно считывать параметры токов нагрузки, логировать аварийные события и управлять автоматом из SCADA-систем верхнего уровня.
Быстрый монтаж аксессуаров: Внутренние компоненты (вспомогательные контакты состояния, независимые расцепители для интеграции со щитами пожарной сигнализации) легко защелкиваются в пазы под лицевую панель автомата без использования специального инструмента.

Область применения

Промышленные ГРЩ и распределительные пункты: Использование в качестве вводных, секционных или мощных отходящих аппаратов в составе главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) средних заводов и фабрик.
Системы гарантированного электроснабжения (АВР): Сборка автоматических щитов переключения на резервный источник питания в связке с оригинальными электрическими моторными приводами и механическими блокировками 3VL9.
Защита мощного насосного и вентиляционного оборудования: Надежное энергоснабжение и предотвращение повреждения обмоток крупных трехфазных асинхронных двигателей, компрессорных станций и технологических вентиляторов цехов.
