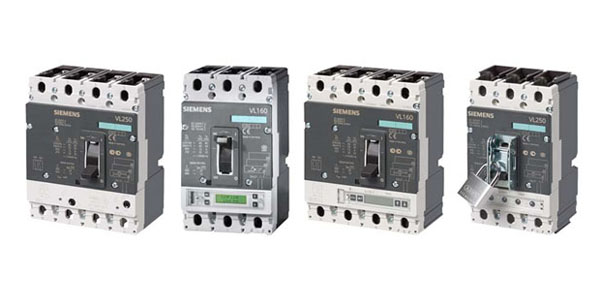

Автоматические выключатели Siemens SENTRON 3VL5

Обзор

Силовые автоматические выключатели в литом корпусе Siemens SENTRON 3VL5 (типоразмер VL630) представляют собой мощные коммутационные аппараты промышленного класса, спроектированные для работы на ответственных участках низковольтных распределительных систем. Данная линейка полностью закрывает проектные потребности в диапазоне номинальных токов от 500 до 630 А. Сочетая высокую прочность силового каркаса и возможность применения интеллектуальных электронных расцепителей серии ETU, автоматы 3VL5 обеспечивают прецизионную точность контроля параметров сети и гарантируют максимальную безопасность энергоемких объектов.

Особенности конструкции и модификации

Передовые технологии расцепления: Выключатели комплектуются как классическими энергонезависимыми термомагнитными расцепителями (TM) с возможностью плавной регулировки тепловых и магнитных уставок защиты, так и микропроцессорными блоками серий ETU10, ETU12, ETU20 и ETU22.
Высокая отключающая способность: В зависимости от жесткости условий короткого замыкания на объекте, аппараты выпускаются в трех исполнениях: стандартная (класс N — до 55 кА), высокая (класс H — до 70 кА) и экстремально высокая (класс L — до 100 кА при напряжении 415 В) стойкость к аварийным токам.
Специализированная защита электродвигателей: Модификации со встроенными электронными расцепителями, адаптированными под тяжелые пусковые токи и обеспечивающими надежную защиту обмоток мощных асинхронных двигателей от перегрузок, асимметрии и обрыва фаз.
Втычные и выкатные исполнения: Наличие специализированных монтажных цоколей и выдвижных шасси (Withdrawable), преобразующих стационарный автомат 3VL5 в выдвижную конструкцию для безопасного извлечения силового блока под визуальным разрывом цепи.
Усиленная терминальная группа: Конструкция силовых выводов рассчитана на жесткое болтовое присоединение массивных медных шин или спаренных кабельных трасс больших сечений с возможностью установки межфазных диэлектрических перегородок.

Преимущества использования

Полная временная и зонная селективность: Микропроцессорные блоки ETU позволяют детально отстроить кривую срабатывания автомата, обеспечивая локальное отключение только поврежденной магистрали и полностью исключая ложные отключения главных вводов ГРЩ.
Безупречное решение для ретрофита: Благодаря колоссальной распространенности серии 3VL в существующих промышленных проектах, автоматы VL630 и оригинальные аксессуары к ним незаменимы при проведении ремонтов и экспресс-замены изношенного оборудования без переделки ошиновки шкафа.
Удаленный мониторинг и автоматизация: Поддержка коммуникационных модулей COM20 (PROFIBUS DP) и COM21 (Modbus RTU) позволяет удаленно считывать параметры токов нагрузки, логировать аварийные события и передавать статус аппарата в диспетчерские SCADA-системы.
Фронтальный монтаж аксессуаров: Внутренние компоненты (вспомогательные контакты состояния, независимые расцепители для интеграции со щитами пожарной сигнализации) легко защелкиваются в специализированные внутренние пазы корпуса выключателя без использования специального инструмента.

Область применения

Главные распределительные щиты (ГРЩ): Применение в качестве вводных, секционных или мощных отходящих аппаратов в составе главных распределительных щитов и вводно-распределительных устройств (ВРУ) крупных промышленных и химических предприятий.
Системы автоматического ввода резерва (АВР): Сборка автоматических узлов переключения питания высокой мощности в связке со взаимными механическими тросовыми блокировками и дистанционными моторными приводами 3VL9.
Защита энергоемких технологических агрегатов: Надежное энергоснабжение и предотвращение повреждения цепей питания мощных насосных станций, компрессорных блоков, систем вентиляции шахт и магистральных конвейерных систем.
