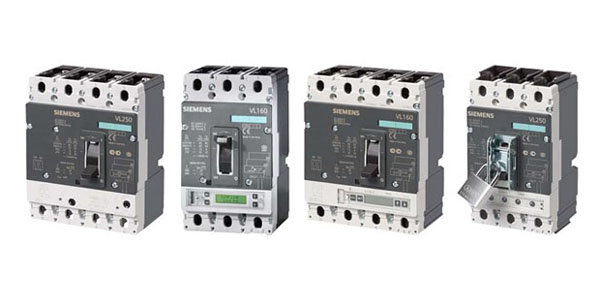

Автоматические выключатели Siemens SENTRON 3VL6

Обзор

Силовые автоматические выключатели в литом корпусе Siemens SENTRON 3VL6 (типоразмер VL800) представляют собой высокомощные коммутационные аппараты промышленного класса, разработанные для работы на верхних уровнях систем распределения энергии низкого напряжения. Данная линейка полностью закрывает проектные потребности в диапазоне номинальных токов от 630 до 800 А. Благодаря сочетанию жесткой моноблочной конструкции литого силового каркаса и возможности применения интеллектуальных микропроцессорных блоков защиты серии ETU, выключатели 3VL6 обеспечивают максимальную безопасность оборудования и высочайшую стойкость к токам короткого замыкания на самых ответственных участках энергоснабжения.

Особенности конструкции и модификации

Интеллектуальные электронные расцепители ETU: Серия комплектуется микропроцессорными блоками защиты (серий ETU10, ETU12, ETU20, ETU22), которые обеспечивают прецизионную точность контроля параметров сети и широкий диапазон ручных регулировок установок токов перегрузки (L), кратковременной (S) и мгновенной (I) задержки короткого замыкания.
Три класса отключающей способности: В зависимости от жесткости условий короткого замыкания на объекте, аппараты выпускаются в исполнениях со стандартной (класс N — до 55 кА), высокой (класс H — до 70 кА) и экстремально высокая отключающая способность (класс L — до 100 кА при напряжении 415 В).
Специализированная защита электродвигателей и генераторов: Модификации со встроенными расцепителями, оптимизированными под тяжелые пусковые режимы и обеспечивающими надежную защиту цепей питания крупных синхронных и асинхронных машин от асимметрии и обрыва фаз.
Втычные и выкатные исполнения: Наличие специализированных монтажных цоколей и выдвижных шасси (Withdrawable), преобразующих стационарный выключатель 3VL6 в выдвижную конструкцию для безопасного извлечения силового блока под визуальным разрывом цепи.
Массивные шинные терминалы: Усиленная конструкция силовых выводов рассчитана на жесткое болтовое присоединение спаренных медных шин или тяжелых кабелей большого сечения с возможностью установки межфазных диэлектрических перегородок и задних выводов подключения.

Преимущества использования

Абсолютная временная и зонная селективность: Микропроцессорные блоки ETU позволяют детально отстроить кривую срабатывания автомата, обеспечивая локальное отключение только поврежденной магистрали и полностью исключая ложные отключения главных вводов ГРЩ.
Безупречное решение для промышленного ретрофита: Благодаря колоссальной распространенности серии 3VL в существующих сборочных проектах, автоматы VL800 и оригинальные аксессуары к ним незаменимы при проведении ремонтов и экспресс-замены изношенного оборудования в существующих ГРЩ без необходимости переделки шинных трасс.
Удаленный мониторинг и автоматизация: Поддержка специализированных коммуникационных модулей COM20 (PROFIBUS DP) и COM21 (Modbus RTU) позволяет удаленно считывать параметры токов нагрузки, логировать аварийные события и управлять автоматом из SCADA-систем верхнего уровня.
Быстрый монтаж аксессуаров: Внутренние компоненты (вспомогательные контакты состояния, независимые расцепители для интеграции со щитами пожарной сигнализации) легко защелкиваются в специализированные внутренние пазы корпуса выключателя без использования специального инструмента.

Область применения

Вводные и секционные узлы ГРЩ: Применение в качестве вводных, секционных или мощных отходящих аппаратов в составе главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) крупных промышленных и химических предприятий.
Системы гарантированного электроснабжения (АВР): Сборка автоматических щитов переключения на резервный источник питания (включая дизель-генераторные установки) в связке со взаимными механическими тросовыми или рычажными блокировками и дистанционными моторными приводами 3VL9.
Защита энергоемкого оборудования: Надежное энергоснабжение и предотвращение повреждения цепей питания мощных насосных агрегатов, компрессорных станций, систем вентиляции шахт и магистральных конвейерных систем.
