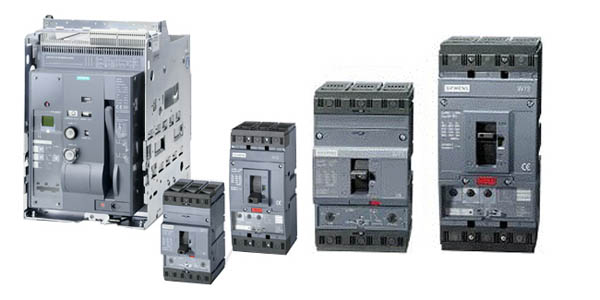

Принадлежности и аксесуары для автоматов Siemens SENTRON 3VT

Обзор

Siemens SENTRON 3VT9 - это оригинальные дополнительные принадлежности, монтажные устройста и запасных части, предназначенные для автоматических выключателей серии 3VT. В данную номенклатурную группу входят компоненты с артикулами от 3VT91 до 3VT95. Принадлежности разработаны по модульному принципу и сгруппированы в соответствии с торговыми габаритами выключателей: VT160 (для 3VT1), VT250 (для 3VT2), VT630 (для 3VT3), VT1000 (для 3VT4) и VT1600 (для 3VT5). Использование штатных аксессуаров позволяет гибко расширять функционал аппаратов, автоматизировать управление нагрузкой и адаптировать монтаж под любые конфигурации главных распределительных щитов.

Особенности конструкции и модификации

Дистанционные моторные приводы (серии 3VT9...-3M...): Электрические приводы (прямого и параллельного действия) на различные напряжения (24 В, 110 В, 230 В, 400 В) для автоматического или удаленного включения, взвода и отключения выключателей в составе щитов АВР.
Внутренние сигнальные и вспомогательные контакты (серии 3VT9...-2H...): Блоки контактов состояния (AS) и аварийной сигнализации срабатывания (FC), монтируемые под лицевую панель выключателя для интеграции в цепи автоматики и передачи статуса прибора в SCADA-системы.
Дистанционные расцепители (серии 3VT9...-1S...): Независимые расцепители (ST) для мгновенного дистанционного отключения автомата (например, по сигналу от пожарной сигнализации), а также расцепители минимального напряжения (UR) для защиты двигателей от просадок вольтажа питающей сети.
Механизмы втычного и выкатного монтажа (серии 3VT9...-4...): Специализированные монтажные цоколи, выкатные шасси (корзины), комплекты изолирующих шторок и рукоятки, преобразующие стационарный автомат в выдвижное исполнение с визуальным разрывом цепи.
Кабельные терминалы и шинные соединители (серии 3VT9...-5...): Массивные зажимы под медные и алюминиевые кабели, туннельные клеммы, соединительные блоки, удлинители шин, а также задние выводы для скрытого подключения аппаратов большой мощности.
Органы ручного управления и блокировки: Поворотные ручки (рукоятки) ручного привода (фронтальные, дверные, удлиненные), цилиндрические замки и механические взаимные тросовые/рычажные блокировки для парных выключателей в схемах АВР.

Преимущества использования

Идеальная механическая и электрическая совместимость: Применение оригинальных принадлежностей 3VT9 полностью исключает локальные зоны перегрева на силовых шинах и гарантирует стабильную фиксацию и срабатывание внутренних элементов.
Быстрый монтаж без применения инструментов: Вспомогательные контакты и независимые расцепители защелкиваются в специализированные внутренние пазы корпуса выключателя с фронтальной стороны, что сокращает время сборки щита.
Безопасность регламентных работ: Использование оригинальных выкатных шасси 3VT9 и диэлектрических межфазных перегородок обеспечивает максимальный уровень защиты обслуживающего персонала при проведении ревизии контактных групп под напряжением.
Гибкость проектирования: Наличие широкого спектра переходников и шинных терминалов позволяет бесшовно подключать автоматы 3VT к любым существующим типам токоведущих шин без проведения сложных слесарных работ по гибке меди.

Область применения

Сборка щитов автоматического ввода резерва (АВР): Построение систем резервирования электроснабжения высокой мощности с интеграцией моторных приводов и систем механической взаимной блокировки 3VT9.
Системы противоаварийной защиты и диспетчеризации: Дистанционное отключение силовых фидеров с помощью независимых расцепителей по командам от внешних систем управления или пожарных постов.
Промышленные ГРЩ и распределительные подстанции: Подключение тяжелых кабельных линий и сборных шин к силовым выключателям 3VT3–3VT5 с помощью удлинителей терминалов и систем заднего шинного вывода.
