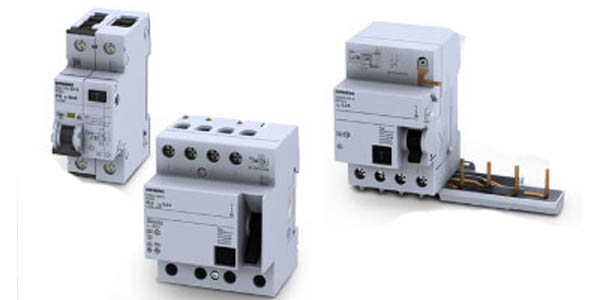

Siemens 5SM: Устройства защитного отключения от Сименс
Устройства защитного отключения Siemens 5SM применяются для всех сетей до 240/415 В переменного тока. В случае обнаружения синусоидального переменного тока утечки срабатывают устройства типа АС, а в дополнение к этому, при постоянном пульсирующем токе утечки срабатывают устройства типа А. Устройства защитного отключения типа F так же могут определять токи со смешанными частотами до 1 кГц. Для защиты от прямого контакта с токоведущими частями, для защиты от пожара и защиты человека и материалов используют УЗО с номинальным током утечки 30 мА. Если требуется повышенная защита персонала от токов утечки, то применяют УЗО с номинальным током утечки 10 мА. Согласно правилам DIN VDE 0100-410 все силовые розетки на токи до 20 А должны быть обеспечены устройствами защитного отключения на токи до 30 мА. Для защиты изоляции или для превентивной защиты от пожара рекомендованы к использованию УЗО на токи до 300 мА.
Достоинства УЗО Siemens SM3
- УЗО мгновенного действия с N клеммой справой стороны может устанавливаться вместе с автоматами на сборную шину, но уже специального исполнения
- УЗО мгновенного действия может выдерживать ток короткого замыкания формы 8/20 μs в > 1 kA, с короткой выдержкой > 3 kA и селективное > 5 kA.
- УЗО SIGRES имеет черезвычайно долгий срок службы благодаря запатентованной активной защите от конденсации и его можно быстро установить в замен обычного УЗО, ранее установленного
- УЗО с короткой выдержкой позволяют предотвратить нежелательные расцепления в цепях, благодаря задержке на срабатывание
- Селективное УЗО позволяет осуществлять селективное расцепление УЗО обезиненных в серию
- Дополнительные блок-контакты или дистанционный привод доступны для УЗО в качестве вспомогательных компонент
- Управляющая ручка и тестовая кнопка может быть заблокирована специальным запорным устройством.
Дополнительно, УЗО типа F также определяет токи утечки со смешанными частотами до 1 kHz.
УЗО с номинальными токами утечки 30 mA прменяются для защиты человека, материалов и подарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств. УЗО с номинальными токами утечки 10 mA преимущественно используется в зонах, представляющих повышенный риск для персонала.
Согласно DIN VDE 0100-410, все розетки с токами до 20 A должны быть защищены УЗО с номинальными токами утечки до макс 30 mA. Это также распространяется на наружные электрические цепи до 32 A для подсоединения переносных потребителей/оборудования.
УЗО с номинальными токами утечки максимум 300 mA используются для превентивной защиты от возгорания в случае неисправной проводки. УЗО с номинальными токами утечки 100 mA преимущественно используютсяв Европе для уличных цепей.
Блоки УЗО комбинируются с автоматическими выключателями характеристик A, B, C и D, и обеспечивают комплексную защиту. Два устройства просто соединяются между собой без какого-либо специального инструмента.
Дифференциальные автоматы являются комбинацией в компактном едином корпусе УЗО и автоматического выключателя и обеспечивают комплексную защиту персонала и защиту от возгорания.
В портфолио Siemens представлены различные защитные устройства, такие как предохранители, автоматические выключатели и УЗО, УОДП (устройство определения дугового пробоя). Устройства УОДП детектируют дуговой пробой, возникающий вследствие неисправности в проводке или потери контакта или пробой между проводниками фаза-ноль, фаза-земля. Все эти устройства предлагают еффективную защиту от возгорания вследствие повреждений в электрических сетях.
