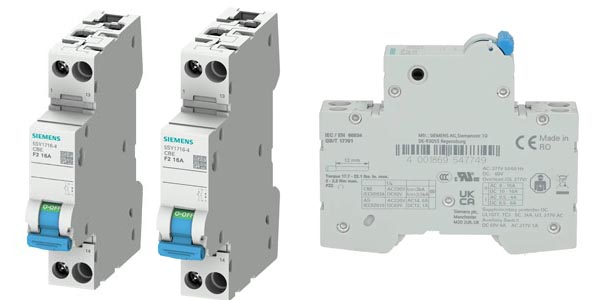

Автоматические выключатели Siemens 5SY1

Обзор

Прецизионные автоматические выключатели защиты приборов Siemens серии 5SY17 - это узкоспециализированные однополюсные устройства разработаны для точечной защиты чувствительной электроники, встроенных систем, цепей управления и сигнализации. Главной особенностью серии 5SY17 является оснащение встроенным дополнительным контактом (НО) и применение сверхточных время-токовых характеристик, что позволяет мгновенно изолировать поврежденный прибор без отключения всей системы автоматизации.

Особенности конструкции и модификации

• Специализированные характеристики расцепления: в наличии представлены модификации с кривой F1 (высокое быстродействие для полупроводников и плат) и кривой F2 (с оптимизированной кратковременной задержкой против ложных срабатываний).
• Встроенная сигнализация: каждый аппарат серии по умолчанию укомплектован интегрированным замыкающим дополнительным контактом (НО) для передачи статуса устройства на ПЛК или светодиодную панель.
• Прецизионные сверхмалые номиналы: модельный ряд включает ультранизкие номинальные токи (0.5А, 1А, 2А, 4А, 6А, 8А, 10А, 16А) для точечной защиты маломощных потребителей.
• Компактный однополюсный формат: устройство вместе со всеми встроенными сигнальными интерфейсами занимает всего 1 стандартный модуль (18 мм) на DIN-рейке.

Преимущества использования

• Защита хрупкой электроники: быстродействующий расцепитель F1 реагирует на аварийные токи значительно быстрее стандартных бытовых автоматов, спасая дорогие микропроцессорные платы от выгорания.
• Готовая диспетчеризация: отсутствие необходимости докупать и навешивать боковые блок-контакты экономит пространство шкафа и снижает общую стоимость спецификации.
• Высокая плотность монтажа: идеальная геометрия корпуса позволяет собирать плотные линейки защиты контроллеров в компактных распределительных щитах АСУ ТП.

Область применения

• Промышленные контроллеры и автоматика: индивидуальная защита цепей питания ПЛК, датчиков, панелей оператора (HMI) и модулей ввода-вывода.
• Телекоммуникации и связь: обеспечение безопасности сетевых коммутаторов, роутеров, серверов и систем распределения постоянного/переменного тока.
• Медицинское и лабораторное оборудование: защита внутренних плат питания аналитических приборов, измерительных комплексов и стендов.

Техническая документация

• 5sl,5sy,5sp,5st.pdf
  размер: 31.51 Мб, страниц: 312
• SENTRON-Miniature_Circuit_Breakers.pdf
  размер: 6.89 Мб, страниц: 170

Информация для заказа автоматов Siemens 5SY1

• 5SY1701-2Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F1 1A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1701-4Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F2 1A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1702-2Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F1 2A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1702-4Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F2 2A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1704-2Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F1 4A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1704-4Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F2 4A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1705-2Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F1 0.5A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1705-4Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F2 0.5A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1706-2Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F1 6A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1706-4Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F2 6A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1708-2Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F1 8A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1708-4Авт.выключатель защиты приборов 1-пол. с доп.конт. НО, хар-ка F2 8A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC согласно МЭК 60934
• 5SY1710-2Автомат защиты приборов 1-пол. с доп.контактом НО контакт, хар-ка F1 10A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC according to IEC 60934
• 5SY1710-4Автомат защиты приборов 1-пол. с доп.контактом НО контакт, хар-ка F2 10A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC according to IEC 60934
• 5SY1716-2Автомат защиты приборов 1-пол. с доп.контактом НО контакт, хар-ка F1 16A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC according to IEC 60934
• 5SY1716-4Автомат защиты приборов 1-пол. с доп.контактом НО контакт, хар-ка F2 16A 230 V AC 50/60 Hz 60 V DC Icn 3 kA AC according to IEC 60934
