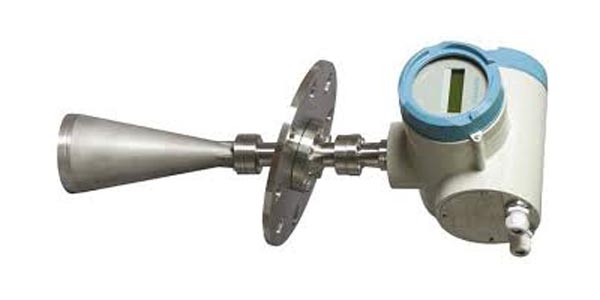

Siemens SITRANS LR460 Радарные уровнемеры

Siemens SITRANS LR460 Радарные уровнемеры. Обзор

Siemens SITRANS LR460 (7ML5426) — это высокопроизводительный четырехпроводной радарный уровнемер непрерывного действия, работающий на частоте 24 ГГц по технологии FMCW (непрерывное излучение с частотной модуляцией). Прибор разработан специально для сверхточного бесконтактного измерения уровня сыпучих материалов и порошков в экстремально тяжелых условиях. Датчик обладает большой пробивной способностью радиолуча и обеспечивает надежный мониторинг в диапазоне до 100 метров.

Преимущества

• Технология FMCW и частота 24 ГГц: Гарантирует превосходное соотношение сигнал/шум. Радар уверенно отслеживает уровень даже при сверхнизком отражении от поверхности (например, при измерении легкой сухой пыли, пластиковых гранул или муки)
• Экстремальная дальность (до 100 метров): Позволяет использовать уровнемер в самых высоких промышленных силосах, доменных печах, угольных бункерах и открытых карьерных складах
• Поворотный механизм Easy Aimer: Встроенный шарнирный фланец позволяет наклонять корпус радара под углом во время монтажа. Это необходимо, чтобы направить луч строго на конус засыпки материала для получения максимальной точности
• Стойкость к жестким условиям: Конструкция рупорной антенны устойчива к налипанию пыли, а встроенный электронный блок надежно защищен от вибраций при загрузке бункера и от экстремальных температур (выдерживает до +200 °C на фланце)
• Встроенный графический дисплей: Позволяет визуально контролировать эхо-профиль и настраивать прибор прямо на объекте с помощью ИК-пульта дистанционного управления во взрывозащищенном исполнении

Область применения

• Цементная промышленность: Контроль уровня в высоких силосах хранения готового цемента, клинкера, известняка и сырьевой муки
• Горнодобывающий сектор и металлургия: Мониторинг заполнения бункеров с углем, железной рудой, щебнем, коксом и шихтой в условиях постоянного пыления
• Зерновые элеваторы и АПК: Измерение уровня в глубоких закромах с зерном, семенами шрота, комбикормами и комбикормовым сырьем
• Химическое производство и энергетика: Контроль запасов летучей золы на ТЭЦ, пластикового гранулята, порошков и сухих химических реагентов в бункерах

Техническая документация

• Руководство по эксплуатации «SITRANS LR460 (HART)»
  язык: RU, размер: 6.76 Мб, страниц: 121

Информация для заказа Siemens SITRANS LR460

• 7ML5426-0AB00-0AC0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (описание отсутствует) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: УНИВЕРСАЛЬНЫЙ ПЛОСКИЙ ФЛАНЕЦ НЕ БОЛЕЕ 0,5 БАР (7.25 PSI) С ВСТРОЕННЫМ ШАРОМ EASY AIMER: 3 (80 MM) АНТЕННА: РУПОРНАЯ АНТЕННА 3, УСТАНОВКА В ПАТРУБКИ 80 MM ИЛИ 3 С УДЛИНИТЕЛЕМ 100 MM ПОДКЛЮЧЕНИЕ ПРОДУВКИ (САМООЧИЩАЮЩЕЕСЯ): БЕЗ ПОДКЛЮЧЕНИЯ ПРОДУВКИ (описание отсутствует) ВЫХОД/СВЯЗЬ: 4—20 МА, HART ИСТОЧНИК ПИТАНИЯ/КАБЕЛЬНЫЙ ВВОД: ОТ 100 ДО 230 V AC, 2 X M20 X 1,5 ДОПУСКИ: ATEX II 1/2 D T6, CE, R&TTE (описание отсутствует)
• 7ML5426-0AB10-0CA0модуль SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (description not available) PROCESS CONNECTION: UNIVERSAL, FLAT FACED, 0.5 BAR (7.25 PSI) MAXIMUM WITH INTEGRAL EASY AIMER BALL: 3“ (80 MM) ANTENNA: 3“ HORN ANTENNA, FITS 80 MM OR 3“ NOZZLES WITH 100 MM EXTENSION PURGE (SELF CLEANING) CONNECTION: PURGE CONNECTION (description not available) OUTPUT/COMMUNICATION: 4 TO 20 MA, HART POWER SUPPLY/CABLE INLET: 24 V DC, 2 X M20 X 1.5 APPROVALS: GENERAL PURPOSE, CSA US/C, INDUSTRY CANADA,FCC,CE, R&TTE (description not available)
• 7ML5426-0AB10-0CC0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (description not available) PROCESS CONNECTION: UNIVERSAL, FLAT FACED, 0.5 BAR (7.25 PSI) MAXIMUM WITH INTEGRAL EASY AIMER BALL: 3“ (80 MM) ANTENNA: 3“ HORN ANTENNA, FITS 80 MM OR 3“ NOZZLES WITH 100 MM EXTENSION PURGE (SELF CLEANING) CONNECTION: PURGE CONNECTION (description not available) OUTPUT/COMMUNICATION: 4 TO 20 MA, HART POWER SUPPLY/CABLE INLET: 24 V DC, 2 X M20 X 1.5 APPROVALS: ATEX II 1/2 D T6, CE, R&TTE (description not available)
• 7ML5426-0BF00-0AA0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (описание отсутствует) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: УНИВЕРСАЛЬНЫЙ ПЛОСКИЙ ФЛАНЕЦ НЕ БОЛЕЕ 0,5 БАР (7.25 PSI) С ВСТРОЕННЫМ ШАРОМ EASY AIMER: 4 (100 MM) АНТЕННА: РУПОРНАЯ АНТЕННА 4, УСТАНОВКА В ПАТРУБКИ 100 ММ ИЛИ 4 ПОДКЛЮЧЕНИЕ ПРОДУВКИ (САМООЧИЩАЮЩЕЕСЯ): БЕЗ ПОДКЛЮЧЕНИЯ ПРОДУВКИ (описание отсутствует) ВЫХОД/СВЯЗЬ: 4—20 МА, HART ИСТОЧНИК ПИТАНИЯ/КАБЕЛЬНЫЙ ВВОД: ОТ 100 ДО 230 V AC, 2 X M20 X 1,5 ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, CSA US/C, INDUSTRY CANADA,FCC,CE, R&TTE (описание отсутствует)
• 7ML5426-0BF00-0AC0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (описание отсутствует) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: УНИВЕРСАЛЬНЫЙ ПЛОСКИЙ ФЛАНЕЦ НЕ БОЛЕЕ 0,5 БАР (7.25 PSI) С ВСТРОЕННЫМ ШАРОМ EASY AIMER: 4 (100 MM) АНТЕННА: РУПОРНАЯ АНТЕННА 4, УСТАНОВКА В ПАТРУБКИ 100 ММ ИЛИ 4 ПОДКЛЮЧЕНИЕ ПРОДУВКИ (САМООЧИЩАЮЩЕЕСЯ): БЕЗ ПОДКЛЮЧЕНИЯ ПРОДУВКИ (описание отсутствует) ВЫХОД/СВЯЗЬ: 4—20 МА, HART ИСТОЧНИК ПИТАНИЯ/КАБЕЛЬНЫЙ ВВОД: ОТ 100 ДО 230 V AC, 2 X M20 X 1,5 ДОПУСКИ: ATEX II 1/2 D T6, CE, R&TTE (описание отсутствует)
• 7ML5426-0BF10-0CA0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (описание отсутствует) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: УНИВЕРСАЛЬНЫЙ ПЛОСКИЙ ФЛАНЕЦ НЕ БОЛЕЕ 0,5 БАР (7.25 PSI) С ВСТРОЕННЫМ ШАРОМ EASY AIMER: 4 (100 MM) АНТЕННА: РУПОРНАЯ АНТЕННА 4, УСТАНОВКА В ПАТРУБКИ 100 ММ ИЛИ 4 ПОДКЛЮЧЕНИЕ ПРОДУВКИ (САМООЧИЩАЮЩЕЕСЯ): С ПОДКЛЮЧЕНИЕМ ПРОДУВКИ (описание отсутствует) ВЫХОД/СВЯЗЬ: 4—20 МА, HART ИСТОЧНИК ПИТАНИЯ/КАБЕЛЬНЫЙ ВВОД: 24 V DC, 2 X M20 X 1,5 ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, CSA US/C, INDUSTRY CANADA,FCC,CE, R&TTE (описание отсутствует)
• 7ML5426-0BH10-1CA0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (описание отсутствует) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: УНИВЕРСАЛЬНЫЙ ПЛОСКИЙ ФЛАНЕЦ НЕ БОЛЕЕ 0,5 БАР (7.25 PSI) С ВСТРОЕННЫМ ШАРОМ EASY AIMER: 4 (100 MM) АНТЕННА: РУПОРНАЯ АНТЕННА 4, УСТАНОВКА В ПАТРУБКИ 100 MM ИЛИ 4 С УДЛИНИТЕЛЕМ 200 MM ПОДКЛЮЧЕНИЕ ПРОДУВКИ (САМООЧИЩАЮЩЕЕСЯ): С ПОДКЛЮЧЕНИЕМ ПРОДУВКИ (описание отсутствует) ВЫХОД/СВЯЗЬ: PROFIBUS PA ИСТОЧНИК ПИТАНИЯ/КАБЕЛЬНЫЙ ВВОД: 24 V DC, 2 X M20 X 1,5 ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, CSA US/C, INDUSTRY CANADA,FCC,CE, R&TTE (описание отсутствует)
• 7ML5426-0CF00-0DA0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С
• 7ML5426-0CF10-0CA0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С (описание отсутствует) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: УНИВЕРСАЛЬНЫЙ ПЛОСКИЙ ФЛАНЕЦ НЕ БОЛЕЕ 0,5 БАР (7.25 PSI) С ВСТРОЕННЫМ ШАРОМ EASY AIMER: 6 (150 MM) АНТЕННА: РУПОРНАЯ АНТЕННА 4, УСТАНОВКА В ПАТРУБКИ 100 ММ ИЛИ 4 ПОДКЛЮЧЕНИЕ ПРОДУВКИ (САМООЧИЩАЮЩЕЕСЯ): С ПОДКЛЮЧЕНИЕМ ПРОДУВКИ (описание отсутствует) ВЫХОД/СВЯЗЬ: 4—20 МА, HART ИСТОЧНИК ПИТАНИЯ/КАБЕЛЬНЫЙ ВВОД: 24 V DC, 2 X M20 X 1,5 ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, CSA US/C, INDUSTRY CANADA,FCC,CE, R&TTE (описание отсутствует)
• 7ML5426-0CJ00-0AA0SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С
