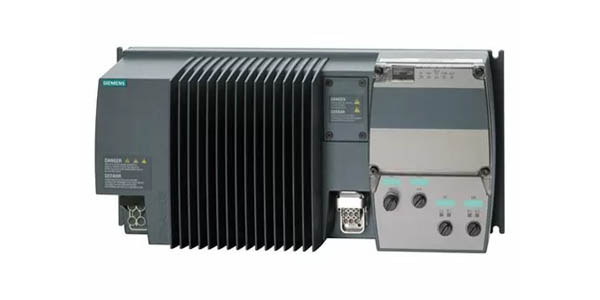

Преобразователи частоты Siemens SINAMICS G110D

Обзор

Преобразователи частоты серии SINAMICS G110D от компании Siemens разработаны в рамках концепции распределенного электропривода и поставляются в готовом исполнении со встроенным ремонтным (сервисным) выключателем. Линейка G110D выполнена в сверхпрочном корпусе с высокой степенью защиты IP65, что позволяет монтировать частотные преобразователи непосредственно на технологическом оборудовании вне электрических шкафов.

Основные группы устройств серии SINAMICS G110D

• Преобразователи SINAMICS G110D с интерфейсом AS-Interface (AS-i): экономичные децентрализованные приводы, оптимизированные для построения разветвленных конвейерных систем с управлением по стандартной промышленной шине AS-i.
• Преобразователи SINAMICS G110D с интерфейсом USS / Modbus RTU: универсальные частотные преобразователи для локальных систем автоматизации, поддерживающие стандартные последовательные протоколы связи для интеграции с контроллерами сторонних производителей.

Преимущества использования

• Максимальная децентрализация (IP65): герметичный корпус со специальным полимерным покрытием полностью защищает силовую электронику от пыли, грязи и струй воды, позволяя отказаться от дорогостоящих шкафов управления и минимизировать длину моторных кабелей.
• Встроенный ремонтный переключатель: наличие механического выключателя непосредственно на корпусе привода позволяет сервисному персоналу мгновенно и безопасно обесточить конкретный узел для проведения обслуживания без отключения всей производственной линии.
• Быстрый монтаж на разъемах: все силовые, моторные и интерфейсные подключения выполнены на базе быстросъемных штекерных соединителей стандарта M12 и Quickon, что радикально ускоряет замену блоков при аварии (минимальный downtime).

Область применения

• Распределенные конвейерные системы, сортировочные линии и багажные терминалы в аэропортах и логистических центрах.
• Транспортеры, упаковочные машины и подвесные дороги на предприятиях пищевой, автомобильной и легкой промышленности.
• Локальные насосные и вентиляционные узлы, расположенные на открытом воздухе или в помещениях с повышенным уровнем влажности и загрязнения.

Техническая документация

• G110D_Lists_man_1116_en-US.pdf
  размер: 1.50 Мб, страниц: 244

Связанные документы

• Каталог продукции «Преобразователи SINAMICS и двигатели SIMOTICS»
  язык: RU, страниц: 452, размер: 39.01 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20 SINAMICS G120C SINAMICS G120/G120P - каталог GMC-nano»
  язык: RU, страниц: 16, размер: 3.99 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20, SINAMICS G120 и SINAMICS G120C. Каталог GMC Nano 2017»
  язык: RU, страниц: 32, размер: 3.98 Мб
• Опросный лист «Siemens Sinamics - опросный лист для подбора преобразователя частоты»
  язык: RU, страниц: , размер: 195.00 Кб

Информация для заказа инверторов Siemens Sinamics S110D

• 6SL3511-0PE17-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,75 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-0PE21-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 1,5 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-0PE23-0AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 3,0 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-0PE24-0AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 4,0 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-0PE25-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 5,0 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-0PE27-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 7,5 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-1PE17-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,75 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-1PE21-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 1,5 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-1PE23-0AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 3,0 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-1PE24-0AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 4,0 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-1PE25-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 5,0 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3511-1PE27-5AM0SINAMICS G110D ПРИВОД ПЕР. ТОКА С РЕМОНТНЫМ ВЫКЛЮЧАТЕЛЕМ, СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, СО ВСТРОЕННЫМ ТОРМОЗНЫМ МОДУЛЕМ, С ШИННЫМ ИНТЕРФЕЙСОМ AS 3-ФАЗН.380-500В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 7,5 КВТ ПРИ 200% 3С,150% 60С,100% 300С ТЕМП.
• 6SL3514-1KE13-5AE0Преобразователь частоты SIMATIC ET 200pro FC-2 с Safety Integrated СТО 380-480 3 АС + 10 / -10% 47-63 Гц Выход 1,1 кВт (0 ... + 55 ° C) Выход 1,5 кВт (0 ... + 45 ° с) от перегрузки 150% 60s, 200% восстановление 3S энергии с тормозом управления 180 в посто
