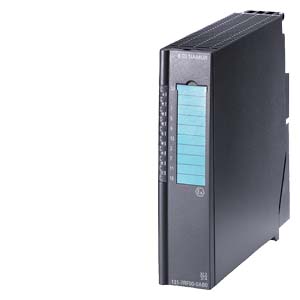

6ES7131-7RF00-0AB0 система распределенного ввода-вывода SIMATIC ET 200iSP
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200ISP, 8 ДИСКРЕТНЫХ ВХОДА NAMUR
Обзор 6ES71317RF000AB0
- Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
- Интерфейсный модуль IM 152:
- связывает станцию ET 200iSP с сетью PROFIBUS DP
- обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
- позволяет устанавливать PROFIBUS адрес станции ET 200iSP
- оснащен слотом для установки микро карты памяти MMC
- позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
- Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
- Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.
Дизайн 6ES7131-7RF00-0AB0
Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.
Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.
Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.
Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!
В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).
Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.
Функции 6ES71317RF000AB0
IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.
Дополнительно модуль поддерживает:
- присвоение передаваемым данным отметок даты и времени
- передачу идентификационных данных
- установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей
Технические характеристики 6ES71317RF000AB0
| | SIMATIC DP, ELECT. SUBMODULE FOR ET 200ISP, 8 DI NAMUR | |
| Цифровые входы | ||
| Число входов | 8 | |
| Число входов NAMUR | 8 | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — с "0" на "1", мин. | 2,8 ms | |
| — с "0" на "1", макс. | 3,5 ms | |
| — с "1" на "0", мин. | 2,8 ms | |
| — с "1" на "0", макс. | 3,5 ms | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| Датчики | ||
| Макс. число подключаемых датчиков | 8 | |
| Подключаемые датчики | ||
| Датчик NAMUR | Да | |
| Датчик NAMUR | ||
| Макс. входной ток для сигнала "0" | 1,2 mA | |
| Мин. входной ток для сигнала "1" | 2,1 mA | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Дагностические функции | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Аварийный сигнал процесса | Нет | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Короткое замыкание | Да; R нагрузки < 150 Ом для датчика NAMUR/датчика и переключающим контактом NAMUR/датчик согласно DIN 19234 | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Встроенные функции | ||
| Измерение частоты | Да; (время стробирования) 50 мс; 200 мс; 1 с | |
| Число частотомеров | 2 | |
| Счетчики | ||
| Число входов счетчика | 2; нормальная и периодическая функция счета | |
| Макс. входная частота | 5 kHz; при длине провода 20 м: 5 кГц; при длине провода 100 м: 1 кГц; при длине провода 200 м: 500 Гц | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 60 В пост. тока/30 В перем. тока | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | II2 G (1) GD Ex ib[ia] IIC T4 и I M2 Ex ib[ia] I | |
| Тип взрывозащиты согласно KEMA | 04 ATEX 1248 | |
| Размеры | ||
| Ширина | 30 mm | |
| Высота | 129 mm | |
| Глубина | 136,5 mm | |
| Массы | ||
| Масса, прибл. | 255 g | |
| последнее изменение: | 28.06.2016 | |
