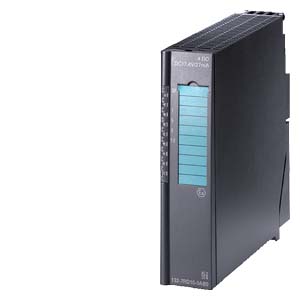

6ES7132-7RD11-0AB0 система распределенного ввода-вывода SIMATIC ET 200iSP
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ ET 200ISP, 4 DO, =17,4В/27MA, ''H''-ОТКЛЮЧЕНИЕ
Обзор 6ES71327RD110AB0
- Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
- Интерфейсный модуль IM 152:
- связывает станцию ET 200iSP с сетью PROFIBUS DP
- обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
- позволяет устанавливать PROFIBUS адрес станции ET 200iSP
- оснащен слотом для установки микро карты памяти MMC
- позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
- Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
- Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.
Дизайн 6ES7132-7RD11-0AB0
Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.
Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.
Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.
Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!
В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).
Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.
Функции 6ES71327RD110AB0
IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.
Дополнительно модуль поддерживает:
- присвоение передаваемым данным отметок даты и времени
- передачу идентификационных данных
- установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей
Технические характеристики 6ES71327RD110AB0
| | SIMATIC DP, ELECT. SUBMODULE FOR ET 200ISP, 4 DO, DC 17,4V/27MA, "H"-SHUT DOWN | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 300 mA | |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2,1 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| без пакетов | 2 byte | |
| Цифровые выводы | ||
| Вид выходов | 4; дополнительно 1 искробезопасный вход для высокой активности | |
| Защита от короткого замыкания | Да | |
| Напряжение без нагрузки Uao (пост. ток) | 17,4 V | |
| Внутреннее сопротивление Ri | 150 | |
| Вершины кривой E | ||
| Напряжение Ue (пост. ток) | 13,2 V | |
| Ток Ie | 27 mA | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,027 A | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 2 ms | |
| с "1" на "0", макс. | 1,5 ms | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 2 Hz | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 500 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да | |
| Аварийные сигналы | Нет | |
| Диагностические функции | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Обрыв провода | Да | |
| Короткое замыкание | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Параметры | ||
| Примечание | 14 byte | |
| Диагностика обрыва провода | Да | |
| Диагностика короткого замыкания | Да | |
| Поведение при остановке ЦП/ведущего устройства | Включить заменяющее значение/сохранять последнее значение | |
| Характеристики взрывозащиты | ||
| Максимальные значения выходных цепей (по каналам) | ||
| Ta (допустимая температура окружающей среды), макс. | 70 °C | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых выводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Стандарты, допуски, сертификаты | ||
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | II2 G (1) GD Ex ib[ia] IIC T4 и I M2 Ex ib[ia] I | |
| Тип взрывозащиты согласно KEMA | 04 ATEX 1249 | |
| Размеры | ||
| Ширина | 30 mm | |
| Высота | 129 mm | |
| Глубина | 136,5 mm | |
| Массы | ||
| Масса, прибл. | 255 g | |
| последнее изменение: | 28.06.2016 | |
