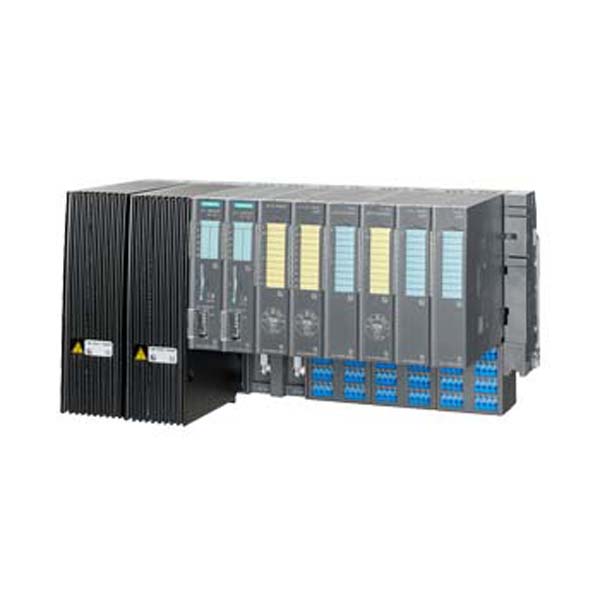

6ES7134-7SD51-0AB0 система распределенного ввода-вывода SIMATIC ET 200iSP
SIMATIC DP, ЭЛЕКТРОННЫЙ СУБМОДУЛЬ ТЕРМОСОПРОТИВЛЕНИЙ ET200ISP, 4 AI, RTD, ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ PT100/NI100
Обзор 6ES71347SD510AB0
- Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
- Интерфейсный модуль IM 152:
- связывает станцию ET 200iSP с сетью PROFIBUS DP
- обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
- позволяет устанавливать PROFIBUS адрес станции ET 200iSP
- оснащен слотом для установки микро карты памяти MMC
- позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
- Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
- Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.
Дизайн 6ES7134-7SD51-0AB0
Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.
Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.
Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.
Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!
В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).
Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.
Функции 6ES71347SD510AB0
IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.
Дополнительно модуль поддерживает:
- присвоение передаваемым данным отметок даты и времени
- передачу идентификационных данных
- установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей
Технические характеристики 6ES71347SD510AB0
| | SIMATIC DP, ELECT. SUBMODULE FOR ET200ISP, 4 AI, RTD, FOR CONNECTION OF RESISTANCE THERMOMETER PT100/NI100 | |
| Входной ток | ||
| из источника напряжения питания L+, макс. | 22 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,4 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| Макс. время цикла (все каналы) | 320 ms; Основное время преобразования 66 мс x 4 канала при подавлении частоты помех 60 Гц, основное время преобразования 80 мс x 4 канала при подавлении частоты помех 50 Гц | |
| техническую единицу измерения температуры можно задать | Да | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Нет | |
| Термоэлемент | Нет | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Ni 100 | Да | |
| Сопротивление на входе (Ni 100) | 2 000 k | |
| Pt 100 | Да | |
| Сопротивление на входе (Pt 100) | 2 000 k | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 600 Ом | Да; Также 1000 Ом | |
| Сопротивление на входе (от 0 до 600 Ом) | 1 000 k | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для резистивного термометра | Да | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | суммирующий (сигма-дельта) | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Основное время преобразования, включая время интегрирования (мс) | 80 мс при 50 Гц; 66 мс при 60 Гц | |
| — дополнительное время преобразования на контроль обрыва провода | 5 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 32 x время цикла | |
| Ступень: сильная | Да; 64 x время цикла | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,015 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,02 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,01 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,15 %; применимо для сопротивлений – стандартное ±0,8 K, климатическое ±0,3 K | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,1 %; применимо для сопротивлений – стандартное ±0,5 K, климатическое ±0,2 K | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Мин. синфазные помехи | 90 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Обрыв провода | Да | |
| Короткое замыкание | Да | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да; Каналы и шина питания | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно EN ISO 13849-1:2008 | нет | |
| Уровень полноты безопасности согласно IEC 61508 | Нет | |
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | II2 G (1) GD Ex ib[ia] IIC T4 и I M2 Ex ib[ia] I | |
| Тип взрывозащиты согласно KEMA | 04 ATEX 1247 | |
| Размеры | ||
| Ширина | 30 mm | |
| Высота | 129 mm | |
| Глубина | 136,5 mm | |
| Массы | ||
| Масса, прибл. | 230 g | |
| последнее изменение: | 04.07.2016 | |
