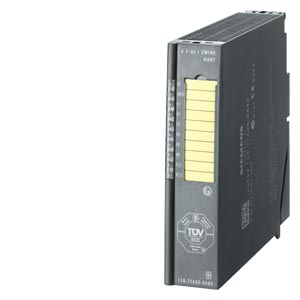

6ES7138-7FA00-0AB0 система распределенного ввода-вывода SIMATIC ET 200iSP
SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 4F-AI HART EX I, ВПЛОТЬ ДО SIL 3, ДЛЯ ПОДКЛЮЧЕНИЯ (HART) 2ХПРОВОДНЫХ ДАТЧИКОВ
Обзор 6ES71387FA000AB0
- Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
- Интерфейсный модуль IM 152:
- связывает станцию ET 200iSP с сетью PROFIBUS DP
- обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
- позволяет устанавливать PROFIBUS адрес станции ET 200iSP
- оснащен слотом для установки микро карты памяти MMC
- позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
- Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
- Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.
Дизайн 6ES7138-7FA00-0AB0
Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.
Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.
Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.
Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!
В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).
Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.
Функции 6ES71387FA000AB0
IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.
Дополнительно модуль поддерживает:
- присвоение передаваемым данным отметок даты и времени
- передачу идентификационных данных
- установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей
Технические характеристики 6ES71387FA000AB0
| | SIMATIC DP, FAILSAFE ELECT. SUBMODULE FOR ET200ISP, 4F-AI HART EX I, UP TO CATEGORY 4 (EN954-1)/ SIL3 (IEC61508)/PLE (ISO13849), FOR CONNECTION OF (HART) 2-WIRE TRANSDUCER | |
| Входной ток | ||
| из источника напряжения питания L+, макс. | 490 mA; внутр. шина питания | |
| Выходное напряжение | ||
| Электропитание измерительных преобразователей | ||
| устойчивое при коротких замыканиях | Да | |
| Макс. ток питания | 25 mA; плюс 4 мА на канал | |
| Рассеиваемая мощность | ||
| Макс. рассеиваемая мощность | 5,4 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 16 byte; 12 байте в E-диапазоне/4 байт в A-диапазоне | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| Макс. время цикла (все каналы) | См. данные в руководстве | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| Да | ||
| от 4 мА до 20 мA | Да | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | суммирующий (сигма-дельта) | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 32 x время цикла | |
| Ступень: сильная | Да; 64 x время цикла | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 750 | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,015 % | |
| Погрешность температуры (отнсительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,015 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,35 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | |
| Мин. синфазные помехи | 50 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Обрыв провода | Да | |
| Короткое замыкание | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да; Шина питания | |
| Допустимая разность потенциалов | ||
| между различными цепями | 60 В пост. тока/30 В перем. тока | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно EN ISO 13849-1:2008 | PLe | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | II 2 G (1) GD Ex ib[ia Ga][ia IIIC Da] IIC T4 GB и I M2 Ex ib[ia Ma] I Mb | |
| Тип взрывозащиты согласно KEMA | 10 ATEX 0058 | |
| Размеры | ||
| Ширина | 30 mm | |
| Высота | 129 mm | |
| Глубина | 136,5 mm | |
| Массы | ||
| Масса, прибл. | 299 g | |
| последнее изменение: | 09.06.2016 | |
