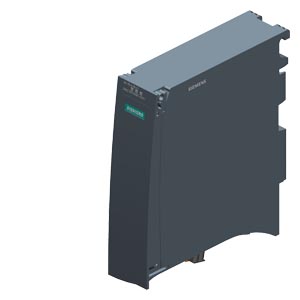

SIPLUS ET 200MP IM155-5 PN ST TX rail based on 6ES7155-5AA01-0AB0 with conformal coating, -40…+70 °C, OT4 with ST1/2 (+85 °C for 10 minutes), PROFINET IO device interface module for ET 200MP electronic modules; up to 12 IO modules without PS; up to 30 IO modules with additional PS; integrated 2-port switch; RJ45 shared device; MRP; IRT >=0.25 ms; isochronous mode FW update; I&M0...3; with 500 ms
|
|
Общая информация
|
|
Обозначение типа продукта
|
IM 155-5 PN ST
|
|
Версия микропрограммного обеспечения
|
|
|
● Возможно обновление микропрограммного обеспечения
|
Да
|
|
Идентификация производителя (идентификатор поставщика)
|
0x002A
|
|
Идентификация устройства (идентификатор устройства)
|
0x0312
|
|
основано на
|
6ES7155-5AA01-0AB0
|
|
Функция продукта
|
|
● Данные для идентификации и техобслуживания
|
Да; I&M0 - I&M3
|
|
● Замена модуля во время работы (горячая замена)
|
Нет
|
|
● Режим тактовой синхронизации
|
Да
|
|
● IRT
|
Да
|
|
● Устройство смены инструмента
|
Нет
|
|
● Локальное сопряжение параметров ввода/вывода
|
Нет
|
|
Инженерное обеспечение с помощью
|
|
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже
|
см. идентификатор записи: 109746275
|
|
Управление конфигурацией
|
|
посредством набора данных
|
Да
|
|
Напряжение питания
|
|
Номинальное значение (пост. ток)
|
24 V
|
|
Допустимый диапазон, нижний предел (пост. ток)
|
19,2 V
|
|
Допустимый диапазон, верхний предел (пост. ток)
|
28,8 V
|
|
Защита от перепутывания полярности
|
Да
|
|
Защита от короткого замыкания
|
Да
|
|
Перемыкание при отказе сетевого питания и отключении напряжения
|
|
● Время перемыкания при отказе сетевого питания и отключении напряжения
|
10 ms
|
|
Входной ток
|
|
Потребление тока (номинальное)
|
0,2 A
|
|
Макс. потребление тока
|
1,2 A
|
|
Макс. ток включения
|
9 A
|
|
I²t
|
0,09 A²·s
|
|
Мощность
|
|
Мощность питания шины на задней стенке
|
14 W
|
|
Потребляемая мощность шины на задней стенке
|
2,3 W; при эксплуатации с отдельным блоком питания, установленным слева от IM
|
|
Рассеиваемая мощность
|
|
Нормальная рассеиваемая мощность
|
4,5 W
|
|
Адресная область
|
|
Адресное пространство на модуль
|
|
● Макс. адресное пространство на модуль
|
256 byte; На вход/выход
|
|
Адресное пространство на одну станцию
|
|
● Макс. адресное пространство на станцию
|
512 byte; На вход/выход
|
|
Конфигурация аппаратного обеспечения
|
|
встроенный источник питания
|
Да; 14 Вт
|
|
Источник электропитания системы вставляется слева от IM
|
Да
|
|
Допустимое число элементов питания
|
3; вкл. интерфейсный модуль
|
|
Монтажные стойки
|
|
● Макс. число модулей на монтажную стойку
|
30; Периферийные модули
|
|
Подмодули
|
|
● Количество субмодулей на станцию, макс
|
256; периферийный модуль 9 pro
|
|
Интерфейсы
|
|
Число разъемов PROFINET
|
1; 2 порта (переключатель)
|
|
1. интерфейс
|
|
Физические параметры интерфейсов
|
|
● RJ 45 (Ethernet)
|
Да
|
|
● Число портов
|
2
|
|
● встроенный коммутатор
|
Да
|
|
● BusAdapter (PROFINET)
|
Нет
|
|
Протоколы
|
|
● Устройство ввода-вывода PROFINET
|
Да
|
|
● Открытая связь IE
|
Да
|
|
● Резервирование среды передачи
|
Да; PROFINET MRP-Client
|
|
Устройство ввода-вывода PROFINET
|
|
Службы
|
|
— IRT
|
Да; От 250 мкс до 4 мс с шагом 125 мкс
|
|
— PROFIenergy
|
Нет
|
|
— Пуск согласно приоритету
|
Да
|
|
— Shared Device
|
Да
|
|
— Макс. число контроллеров ввода-вывода при использовании Shared Device
|
2
|
|
Физические параметры интерфейсов
|
|
RJ 45 (Ethernet)
|
|
● Способ передачи
|
PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
|
|
● 100 Мбит/с
|
Да
|
|
● Автоматическое определение
|
Да
|
|
● Автоматическая коммутация
|
Да
|
|
Протоколы
|
|
PROFINET IO
|
Да
|
|
PROFIsafe
|
Да
|
|
PROFIBUS
|
Нет
|
|
EtherNet/IP
|
Нет
|
|
Modbus TCP
|
Нет
|
|
Режим дублирования
|
|
● Общее резервирование PROFINET (S2)
|
Нет
|
|
— На S7-1500R/H
|
Нет
|
|
— На S7-400H
|
Нет
|
|
● системное резервирование PROFINET (R1)
|
Нет
|
|
● H-Sync-Forwarding
|
Нет
|
|
Резервирование среды передачи
|
|
— MRP
|
Да
|
|
— MRPD
|
Нет
|
|
Открытая связь IE
|
|
● TCP/IP
|
Да
|
|
● SNMP
|
Да
|
|
● LLDP
|
Да
|
|
Тактовая синхронизация
|
|
Равноудаленность
|
Да
|
|
минимальный тактовый импульс
|
250 µs
|
|
наибольший тактовый импульс
|
4 ms
|
|
Макс. время цикла шины (TDP)
|
250 µs
|
|
Макс. фазовые флуктуации
|
1 µs
|
|
Аварийные сигналы/диагностика/информация о состоянии
|
|
Индикация состояния
|
Да
|
|
Аварийные сигналы
|
Да
|
|
Диагностическая функция
|
Да
|
|
Диагностический светодиодный индикатор
|
|
● Светодиод RUN
|
Да; зеленые светодиоды
|
|
● Светодиод ERROR
|
Да; красный светодиод
|
|
● Светодиод MAINT
|
Да; желтые светодиоды
|
|
● Индикатор соединения LINK TX/RX
|
Да; 2 x зелено-желтый светодиод
|
|
Гальваническая развязка
|
|
между шиной на задней стенке и блоком электроники
|
Нет
|
|
между PROFINET и другими контурами тока
|
Да
|
|
между источником питания и другими контурами тока
|
Нет
|
|
Изоляция
|
|
Изоляция, испытанная посредством
|
DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
|
|
Стандарты, допуски, сертификаты
|
|
Воздействие на окружающую среду
|
|
● экологическая декларация изделия
|
Да
|
|
Потенциал парникового эффекта
|
|
— потенциал парникового эффекта (общий) [экв. CO2]
|
64,1 kg
|
|
— потенциал парникового эффекта (в процессе производства) [экв. CO2]
|
11,1 kg
|
|
— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]
|
53,6 kg
|
|
— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]
|
-0,669 kg
|
|
Для использования на железной дороге
|
|
● EN 50121-3-2
|
Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств
|
|
● EN 50121-4
|
Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств
|
|
● EN 50121-5
|
Да; ЭМС для стационарных установок и оборудования железнодорожного электроснабжения
|
|
● EN 50124-1
|
Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока
|
|
● EN 50125-1
|
Да; Рельсовые транспортные средства - см. Условия окружающей среды
|
|
● EN 50125-2
|
Да; Стационарное электрическое оборудование - см. Условия окружающей среды
|
|
● EN 50125-3
|
Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)
|
|
● EN 50155
|
Да; Рельсовый транспорт - температурный класс OT4, ST1/ST2, горизонтальное монтажное положение
|
|
● EN 61373
|
Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B
|
|
● Противопожарная защита согласно EN 45545-2
|
Да; Подтверждение см. в сервисе и поддержке
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● горизонтальный настенный монтаж, мин.
|
-40 °C; = Tмин (вкл. конденсацию / мороз)
|
|
● горизонтальный настенный монтаж, макс.
|
70 °C; = Tмакс; начиная с > +60°C платы слева от IM недопустимы; +85°C в течение 10 мин (OT4, ST1/ST2 согласно EN 50155)
|
|
● вертикальный настенный монтаж, мин.
|
-40 °C; = Tмин
|
|
● вертикальный настенный монтаж, макс.
|
40 °C; = Tмакс
|
|
Высота при эксплуатации относительно уровня моря
|
|
● Высота места установки над уровнем моря, макс.
|
2 000 m
|
|
● Температура окружающей среды-давление воздуха-высота установки
|
Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
|
|
Относительная влажность воздуха
|
|
● при конденсации, испытания согласно IEC 60068-2-38, макс.
|
100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
|
|
Устойчивость
|
|
Смазочно-охлаждающие материалы
|
|
— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов
|
Да; включая капли дизельного топлива и масла в воздухе
|
|
Применение в неподвижно смонтированных промышленных установках
|
|
— к биологически активным веществам согласно EN 60721-3-3
|
Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-3
|
Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
|
|
— к механически активным веществам согласно EN 60721-3-3
|
Да; Класс 3S4 вкл. песок, пыль; *
|
|
Применение на наземных, рельсовых и специальных транспортных средствах
|
|
— к биологически активным веществам согласно EN 60721-3-5
|
Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-5
|
Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *
|
|
— к механически активным веществам согласно EN 60721-3-5
|
Да; Класс 5S3 вкл. песок, пыль; *
|
|
Применение в промышленных технологических установках
|
|
— к химически активным веществам согласно EN 60654-4
|
Да; Класс 3 (при условии отсутствия трихлорэтилена)
|
|
— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04
|
Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
|
|
Примечание
|
|
— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04
|
* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
|
|
Конформное покрытие
|
|
● Покрытия для смонтированных печатных плат согласно EN 61086
|
Да; Класс 2 для обеспечения высокого уровня надежности
|
|
● Защита от загрязнения согласно EN 60664-3
|
Да; Тип защиты 1
|
|
● электронные устройства на рельсовых транспортных средствах согласно EN 50155
|
Да; Защитное покрытие класса PC2 согласно EN 50155:2017
|
|
● Военные испытания согласно MIL-I-46058C, приложение 7
|
Да; За время эксплуатации покрытие можно красить
|
|
● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A
|
Да; Конформное покрытие, класс А
|
|
Техника соединений
|
|
ET-соединение
|
|
● посредством BU-/BA-Send
|
Нет
|
|
Размеры
|
|
Ширина
|
35 mm
|
|
Высота
|
147 mm
|
|
Глубина
|
129 mm
|
|
Массы
|
|
Масса, прибл.
|
250 g
|
|
Прочее
|
|
Примечание:
|
При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776
|
|
|
|
