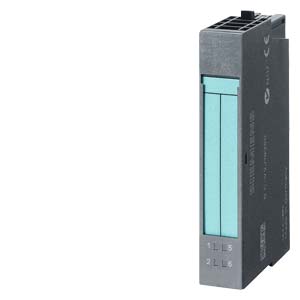

Siemens 6AG1132-4BD02-7AA0 распределенная периферия

Name: Siemens 6AG1132-4BD02-7AA0 распределенная периферия
Brand: Siemens
Availability: InStock

SIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА EM 4DO STANDARD ДЛЯ ET 200S, РАБОЧАЯ ТЕМПЕРАТУРА -25... +70 ГРАДУСОВ ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7132-4BD02-0AA0, 5 ШТУК В УПАКОВКЕ

Купить 6AG11324BD027AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AG11324BD027AA0

SIPLUS ET 200S EM 4DQ standard based on 6ES7132-4BD02-0AA0 with conformal coating, -25…+70 °C, electronic module 24 V DC/0.5 A 15 mm width, 5 units per packing unit

Общая информация

Функция продукта

● Режим тактовой синхронизации

Да

Напряжение питания

Устойчивость к обратному напряжению

Да; при использовании того же напряжения нагрузки, что и на модуле питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V; от модуля питания

● Защита от перепутывания полярности

Да; перепутывание полюсов может привести к переключению цифровых выходов

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

10 mA; на канал

из шины на задней стойке 3,3 В пост. тока, макс.

10 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,8 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte

● с пакетами

4 bit

Цифровые выводы

Вид цифровых выходов

Транзистор

Вид выходов

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

от 1 до 1,5 А

Ограничение индуктивного напряжения отключения

норм. L+(от -55 до -60 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

3 400 Ω

Выходное напряжение

● для сигнала "1", мин.

L+ (-1 В)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, мин.

7 mA

● для сигнала "1", диапазон допустимых значений, макс.

600 mA

● для сигнала "0", ток покоя, макс.

0,3 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

45 µs; норм. значение

● с "1" на "0", макс.

90 µs; норм. значение

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да; на модуль

Частота коммутации

● при омической нагрузке, макс.

800 Hz

● при индуктивной нагрузке, макс.

2 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на модуль

2 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Нет

Диагностический светодиодный индикатор

● Индикатор состояния цифрового выхода (зеленый)

Да

Параметры

Примечание

1 байт

Гальваническая развязка

Гальваническая развязка цифровых выводов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

500 В пост. тока

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

70 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Ширина

15 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05
