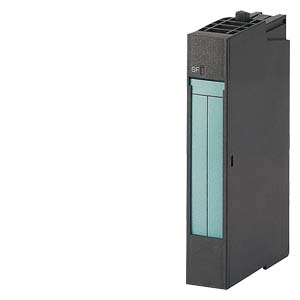

Siemens 6AG1134-4GB01-2AB0 распределенная периферия

Name: Siemens 6AG1134-4GB01-2AB0 распределенная периферия
Brand: Siemens
Availability: InStock

SIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ АНАЛОГОВОГО ВВОДА EM 2AI STANDARD I ДЛЯ ET200S, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУРА -25... +60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7134-4GB01-0AB0

Купить 6AG11344GB012AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AG11344GB012AB0

SIPLUS ET 200S EM 2AI standard I based on 6ES7134-4GB01-0AB0 with conformal coating, -25…+60 °C,

Общая информация

Функция продукта

● Режим тактовой синхронизации

Нет

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V; от модуля питания

● Защита от перепутывания полярности

Да; предел разрушения 35 мА на канал

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

80 mA

из шины на задней стойке 3,3 В пост. тока, макс.

10 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,6 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

4 byte

Аналоговые вводы

Число аналоговых входов

Макс. допустимый входной ток для токового входа (предел разрушения)

40 mA

Макс. время цикла (все каналы)

Число активных каналов на модуль x основное время преобразования

Диапазоны входных параметров (номинальные значения), ток

● от 4 мА до 20 мA

Да; на 50 Ом

Длина провода

● экранированные, макс.

200 m

Формирование аналоговой величины для входов

Принцип измерения

встроен.

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

13 bit; от 4 до 20 мА: 13 бит

● Время интегрирования (мс)

16,7 / 20 ms

● Подавление напряжения помех для частоты помех f1 в Гц

50 / 60 Hz

● Время преобразования (на канал)

65 ms; 55 / 65 ms

Выравнивание результатов измерений

● параметрируемое

Да; в 4 ступени посредством дискретной фильтрации

● Ступень: без ступени

Да; 1 x время цикла

● Ступень: слабая

Да; 4 x время цикла

● Ступень: средняя

Да; 32 x время цикла

● Ступень: сильная

Да; 64 x время цикла

Датчики

Соединение сигнального датчика

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

— Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя

750 Ω

Погрешности/точность

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,6 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,4 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностика

● Обрыв провода

Да

● Суммарная ошибка

Да

● Переполнение/незаполнение

Да

Диагностический светодиодный индикатор

● Суммарная ошибки SF (красный)

Да

Параметры

Примечание

4 байт

Общая диагностика

заблокировать/разрешить

Переполнение/незаполнение

заблокировать/разрешить

Гальваническая развязка

Гальваническая развязка аналоговых вводов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Изоляция

Изоляция, испытанная посредством

500 В пост. тока

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

60 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Ширина

15 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596
IDEA	4	3562
UNSPSC	15	32-15-17-05
