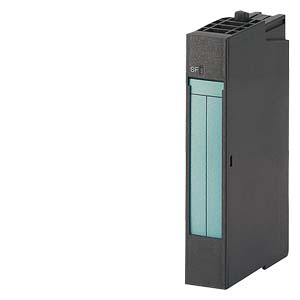

SIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ 2 AO I HF, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАД. ЦЕЛЬСИЯ С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6ES7134-4MB02-0AB0. ЭЛЕКТРОННЫЙ МОДУЛЬ, ШИРИНА 15 ММ, ВРЕМЯ ЦИКЛА НА МОДУЛЬ: 0.5МС, +/-20MA, 15 БИТ + ЗНАК, 4 .. 20MA, 15 Б ИТ, РАБОЧИЕ ПРЕДЕЛЫ +/-0.1% СО СВЕТОДИОДОМ ОШИБКИ (ОШИБКА ГРУППЫ)
Цена: по запросу
|
|
SIPLUS ET 200S EM 2 AE I HF based on 6ES7134-4MB02-0AB0 with conformal coating, -25…+70 °C, electronic module 15 mm overall width, cycle time per module: 0.5 ms, +/-20 mA; 15 bit+sign, 4.. 20 mA; 15 bit, operational limit +/-0.1% with SF LED (group fault) | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Да | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 48 mA | |||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| Электропитание измерительных преобразователей | ||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● устойчивое при коротких замыканиях | Да | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,2 W | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. адресное пространство на модуль | 4 byte | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 2 | |||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA | |||||||||||||||||||||||||||||||||||||||||||
| Макс. время цикла (все каналы) | 0,5 ms; 0,5 мс на 2 канала без подавления помех, 18/21 мс на канал с подавлением помех | |||||||||||||||||||||||||||||||||||||||||||
| Диапазоны входных параметров (номинальные значения), ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● от -20 мА до +20 мА | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от 4 мА до 20 мA | Да | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 200 m | |||||||||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для входов | ||||||||||||||||||||||||||||||||||||||||||||
| Принцип измерения | сигма-дельта | |||||||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |||||||||||||||||||||||||||||||||||||||||||
| ● Настраиваемое время интегрирования | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Подавление напряжения помех для частоты помех f1 в Гц | 60/50 Гц/нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Время преобразования (на канал) | 0,04 ms; без подавления помех 17/20 мс на канал с помехами | |||||||||||||||||||||||||||||||||||||||||||
| Выравнивание результатов измерений | ||||||||||||||||||||||||||||||||||||||||||||
| ● параметрируемое | Да; в 4 ступени: 1 x , 4 x , 16 x , 32 x время цикла | |||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: без ступени | Да; 1 x | |||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: слабая | Да; 4 x | |||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: средняя | Да; 16 x | |||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: сильная | Да; 32 x | |||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||||||||
| ● для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||||||||||||||||||||||||||||||||||||||||||||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 750 Ω | |||||||||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||||||||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||||||||||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона входных параметров, (+/-) | 0,1 %; 0,2 % без подавления частоты помех | |||||||||||||||||||||||||||||||||||||||||||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона входных параметров, (+/-) | 0,05 %; 0,1 % без подавления частоты помех | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да; только в диапазоне измерений от 4 до 20 мА | |||||||||||||||||||||||||||||||||||||||||||
| ● Суммарная ошибка | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Переполнение/незаполнение | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Суммарная ошибки SF (красный) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Параметры | ||||||||||||||||||||||||||||||||||||||||||||
| Примечание | 12 байт, 4 байт в режиме совместимости | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика обрыва провода | заблокировать/разрешить | |||||||||||||||||||||||||||||||||||||||||||
| Общая диагностика | заблокировать/разрешить | |||||||||||||||||||||||||||||||||||||||||||
| Переполнение/незаполнение | заблокировать/разрешить | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка аналоговых вводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет; но повышенная допустимая разность потенциалов между входами. | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением нагрузки L+ | Да | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -25 °C; = Tмин | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C; = Tмакс | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится) | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение на судах/в море | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 15 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 81 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 52 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 45 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 13.05.2024 | |||||||||||||||||||||||||||||||||||||||||||
