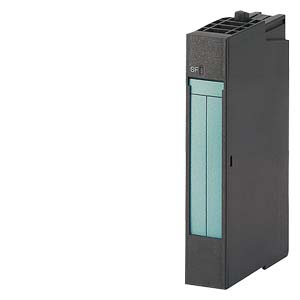

Siemens 6AG1135-4GB01-2AB0 распределенная периферия

Name: Siemens 6AG1135-4GB01-2AB0 распределенная периферия
Brand: Siemens
Availability: InStock

SIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ АНАЛОГОВОГО ВЫВОДА EM 2AO I STANDARD ДЛЯ ET 200S, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАДУСОВ ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7135-4GB01-0AB0

Купить 6AG11354GB012AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AG11354GB012AB0

SIPLUS ET 200S EM 2AQ I standard based on 6ES7135-4GB01-0AB0 with conformal coating, -25…+70 °C, +/-20 mA; 13 bit+sign, 4..20 mA; 13 bit cycle time less than 1 ms with SF LED (group fault)

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V; от модуля питания

● Защита от перепутывания полярности

Да

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

150 mA

из шины на задней стойке 3,3 В пост. тока, макс.

10 mA

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

4 byte

Аналоговые выводы

Число аналоговых выходов

Макс. выходной ток, напряжение при работе без нагрузки

18 V

Макс. время цикла (все каналы)

1,5 ms

Диапазоны выходных параметров, ток

● от -20 мА до +20 мА

Да

● от 4 мА до 20 мA

Да

Подключение исполнительных элементов

● для выхода тока двухпроводного соединения

Да

● для выхода тока четырехпроводного соединения

Нет

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходных токах, макс.

500 Ω

● при выходных токах, индуктивная нагрузка, макс.

1 mH

Предел разрушения при напряжениях и токах, прилагаемых извне

● Напряжения на выходах относительно массы аналогового модуля

15 V; макс. 15 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20)

● Макс. ток

50 mA; DC

Длина провода

● экранированные, макс.

200 m

Формирование аналоговой величины для выходов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

14 bit; от 4 до 20 мА: 13 бит, ±20 мА: 14 бит

Время установления

● для омической нагрузки

0,1 ms

● для емкостной нагрузки

0,5 ms

● для индуктивной нагрузки

0,5 ms

Погрешности/точность

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона выходных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона выходных параметров, (+/-)

0,3 %

Аварийные сигналы/диагностика/информация о состоянии

Возможность включения заменяющих значений

Да; от 0 до 65535 (диапазон измерений должен входить в номинальный диапазон)

Диагностика

● Обрыв провода

Да

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Суммарная ошибки SF (красный)

Да

Параметры

Примечание

7 байт

Диагностика обрыва провода

заблокировать/разрешить

Общая диагностика

заблокировать/разрешить

Поведение при остановке ЦП/ведущего устройства

выход без тока и напряжения/включить заменяющее значение/сохранять последнее значение

Гальваническая развязка

Гальваническая развязка аналоговых выводов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

70 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Ширина

15 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596
IDEA	4	3562
UNSPSC	15	32-15-17-05
