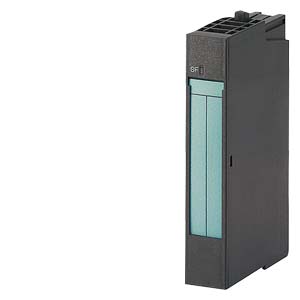

Siemens 6AG1135-4LB02-7AB0 распределенная периферия

Name: Siemens 6AG1135-4LB02-7AB0 распределенная периферия
Brand: Siemens
Availability: InStock

SIPLUS ET200S, МОДУЛЬ АНАЛОГОВОГО ВВОДА 2AO U HIGH FEATURE, РАБ. ТЕМПЕРАТУРА -25.. . +60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7135-4LB02-0AB0

Купить 6AG11354LB027AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AG11354LB027AB0

SIPLUS ET 200S EM 2AQ U high feature based on 6ES7135-4LB02-0AB0 with conformal coating, -25…+60 °C,

Общая информация

Функция продукта

● Режим тактовой синхронизации

Да

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Защита от перепутывания полярности

Да

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

80 mA

из шины на задней стойке 3,3 В пост. тока, макс.

10 mA

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

4 byte

Аналоговые выводы

Число аналоговых выходов

Выход напряжения, защита от короткого замыкания

Да

Макс. выходное напряжение, ток короткого замыкания

25 mA

Макс. время цикла (все каналы)

0,5 ms; при макс. 0,5 мкФ

Диапазоны выходных параметров, напряжение

● от 1 В до 5 В

Да

● от -5 до +5 В

Да

● от -10 до +10 В

Да

Подключение исполнительных элементов

● для выхода напряжения двухпроводного соединения

Да

● для выхода напряжения четырехпроводного соединения

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходных напряжениях мин.

1 kΩ

● при выходных напряжениях, емкостная нагрузка, макс.

0,5 µF

Предел разрушения при напряжениях и токах, прилагаемых извне

● Напряжения на выходах относительно массы аналогового модуля

15 V; макс. 15 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20)

Длина провода

● экранированные, макс.

200 m; 100 м при СВЗ < 2 мс

Формирование аналоговой величины для выходов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit; 15 бит + знак

Время установления

● для омической нагрузки

0,2 ms

● для емкостной нагрузки

0,5 ms; при макс. 0,5 мкФ

● для индуктивной нагрузки

0,5 ms

Погрешности/точность

Эксплуатационный предел погрешности во всем диапазоне температуры

● Напряжение относительно диапазона выходных параметров, (+/-)

0,1 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Напряжение относительно диапазона выходных параметров, (+/-)

0,05 %

Аварийные сигналы/диагностика/информация о состоянии

Возможность включения заменяющих значений

Да

Диагностика

● Считываемая диагностическая информация

Да

● Короткое замыкание

Да

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Суммарная ошибки SF (красный)

Да

Параметры

Примечание

7 байт

Диагностика короткого замыкания

заблокировать/разрешить

Общая диагностика

заблокировать/разрешить

Поведение при остановке ЦП/ведущего устройства

выход без тока и напряжения/включить заменяющее значение/сохранять последнее значение

Гальваническая развязка

Гальваническая развязка аналоговых выводов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Изоляция

Изоляция, испытанная посредством

500 В пост. тока

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

60 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Ширина

15 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596
IDEA	4	3562
UNSPSC	15	32-15-17-05
