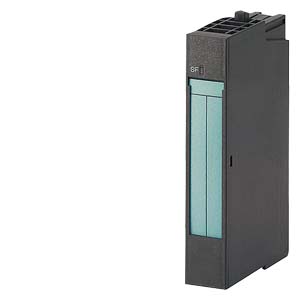

Siemens 6AG1138-4CA01-2AA0 распределенная периферия

Name: Siemens 6AG1138-4CA01-2AA0 распределенная периферия
Brand: Siemens
Price: 20866 RUB
Availability: InStock

SIPLUS DP. МОДУЛЬ ПИТАНИЯ PM-E DC 24В, РАБОЧАЯ ТЕМПЕРАТУРА -25... +60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7138-4CA01-0AA0

Купить 6AG11384CA012AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 20866 руб.

Технические характеристики 6AG11384CA012AA0

SIPLUS ET 200S PM-E DC 24V with diagnostics based on 6ES7138-4CA01-0AA0 with conformal coating, -40…+70 °C,

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Защита от короткого замыкания

Нет; внешний (например, защитный автомат), характеристика срабатывания C

● Защита от перепутывания полярности

Да

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

4 mA

Предельно допустимая нагрузка

до 60 ℃, макс.

10 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,1 W

Аварийные сигналы/диагностика/информация о состоянии

Диагностика

● Отсутствие напряжения нагрузки

Да

Диагностический светодиодный индикатор

● Номинальное напряжение нагрузки PWR (зеленый)

Да

● Суммарная ошибки SF (красный)

Да

Параметры

Примечание

3 байт

Отсутствие напряжения нагрузки

заблокировать/разрешить

Гальваническая развязка

первичный/вторичный

Да; между номинальным значением нагрузки и шиной на задней стенке, между модулями питания

Изоляция

Изоляция, испытанная посредством

500 В пост. тока

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-40 °C; = Tмин

● макс.

70 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Ширина

15 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

35 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-11
eClass	12	27-24-26-11
eClass	9.1	27-24-26-11
eClass	9	27-24-26-11
eClass	8	27-24-26-11
eClass	7.1	27-24-26-11
eClass	6	27-24-26-11
ETIM	10	EC002583
ETIM	9	EC002583
ETIM	8	EC002583
ETIM	7	EC002583
IDEA	4	3575
UNSPSC	15	32-15-17-06
