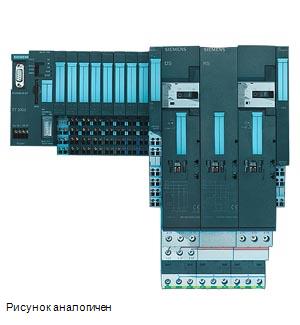

6ES7131-4FB00-0AB0 система распределенного ввода-вывода SIMATIC ET 200S
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 ДИСКРЕТНЫХ ВХОДА ~230В, ШИРИНА 15MM, УПАКОВКА ИЗ 5 ШТУК
Обзор 6ES71314FB000AB0
- Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
- Поддержка обмена данными с ведущим устройством PROFIBUS DP.
- 6 исполнений:
- IM 151-1 BASIC (RS 485);
- IM 151-1 COMPACT 32DI =24 B (RS 485);
- IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
- IM 151-1 STANDARD (RS 485);
- IM 151-1 STANDARD (оптический интерфейс);
- IM 151 HIGH FEATURE (RS 485).
- В комплекте с терминальным устройством внутренней шины станции.
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Область применения 6ES7131-4FB00-0AB0
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Дизайн 6ES71314FB000AB0
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
- DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).
- Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
- Пазом для установки этикетки с маркировкой модуля.
Модули IM 151-1 оснащены:
- 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.
Модуль IM 151-1 FO оснащен:
- 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
- Синхронизацию циклов через PROFIBUS DP.
- Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").
- Сетевой обмен данными с поддержкой профиля PROFIsafe.
- Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.
- Непосредственный обмен данными между ведомыми DP устройствами.
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Чертеж 6ES7131-4FB00-0AB0
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
Технические характеристики 6ES71314FB000AB0
| | SIMATIC DP, 5 ELECTRON. MODULES FOR ET 200S, 2 DI 230V AC 15 MM WIDTH 5 PIECES PER PACKAGING UNIT | |
| Напряжение питания | ||
| Номинальное значение (перем. ток) | ||
| 230 В перем. тока | Да | |
| Допустимый диапазон, нижний предел (перем. ток) | 192 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Входной ток | ||
| из источника напряжения питания L1, макс. | в зависимости от датчика | |
| из шины на задней стойке 3,3 В пост. тока, макс. | 6 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,7 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| с пакетами | 2 bit | |
| без пакетов | 1 byte | |
| Цифровые входы | ||
| Число входов | 2 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Входное напряжение | ||
| Вид входного напряжения | перем. ток | |
| Номинальное значение (перем. ток) | 230 V | |
| для сигнала "0" | от 0 до 40 В перем. тока | |
| для сигнала "1" | от 164 до 264 В перем. тока | |
| Диапазон частот | 47 ... 63 Гц | |
| Входной ток | ||
| для сигнала "1", тип. | 5 mA; от 5 до 15 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — с "0" на "1", мин. | 15 ms | |
| — с "1" на "0", мин. | 45 ms | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Нет | |
| — макс. допустимый ток покоя (2-проводной датчик) | 2 mA | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Нет | |
| Диагностические сообщения | ||
| Короткое замыкание | Нет | |
| Диагностический светодиодный индикатор | ||
| Индикатор состояния цифрового входа (зеленый) | Да; на канал | |
| Параметры | ||
| Примечание | 3 byte | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Допустимая разность потенциалов | ||
| между M внутр. и входами | 1500 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 4 000 В пост. тока | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | ||
| Масса, прибл. | 31 g | |
| последнее изменение: | 28.06.2016 | |
