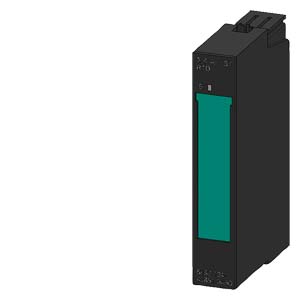

    6ES7134-4JB51-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

    6ES71344JB510AB0

    SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ТЕРМОСОПРОТИВЛЕНИЙ ДЛЯ ET 200S, 2 AI RTD STANDARD, ШИРИНА 15 MM, 15 БИТ + ЗНАК, PT100 СТАНД. , PT100 КЛИМ., NI100 СТАНД., NI100 КЛИМ., 150 ОМ, 300 ОМ, 600 ОМ, ВРЕМЯ ЦИКЛА 110 МС/КАНАЛ, СО СВЕТОДИОДОМ СИСТЕМНОЙ ОШИБКИ SF (ОШИБ

    Обзор 6ES71344JB510AB0

    Основные различия между модулями IM 151-1:



    IM 151-1 BASIC

    IM 151-1 COMPACT

    IM 151-1 STANDARD

    IM 151-1 FO STANDARD

    IM 151-1 HIGH FEATURE

    6ES7 151-

    1CA00-0AB0

    1CA00-1BL0 1CA00-3BL0

    1AA05-0AB0

    1AB05-0AB0

    1BA02-0AB0

    Встроенные входы/ выходы

    -

    32DI 16DI/16DO

    -

    -

    -

    Количество модулей на станцию, не более

    12

    12

    63

    63

    63

    Длина станции, не более

    2 м

    2 м

    2 м

    1 м

    2 м

    Объем параметров настройки, не более

    198 байт

    218 байт

    244 байта

    244 байта

    244 байта

    Адресное пространство ввода-вывода, не более

    88 байт на ввод/ 88 байт на вывод

    100 байт на ввод/ 100 байт на вывод

    244 байта на ввод/ 244 байта на вывод

    244 байта на ввод/ 244 байта на вывод

    244 байта на ввод/ 244 байта на вывод

    Объем диагностических данных

    6 ... 43 байта

    6 ... 44 байта

    6 ... 122 байта

    6 ... 64 байта

    6 ... 128 байт

    Протокол

    DP V0

    DP V0

    DP V0/ DP V1

    DP V0

    DP V0/ DP V1

    Интерфейс

    RS 485

    RS 485

    RS 485

    Оптический

    RS 485

    Обновление встроенного программного обеспечения

    Нет

    Нет

    Есть

    Нет

    Есть

    Опция обработки

    Нет

    Нет

    Есть

    Есть

    Есть

    Изохронный режим

    Нет

    Нет

    Нет

    Нет

    Есть

    Адресное пространство на модуль, не более

    8 байт

    8 байт

    32 байта

    8 байт

    32 байта

    Данные идентификации

    Нет

    Нет

    Есть

    Нет

    Есть

    Использование F модулей (PROFIsafe)

    Нет

    Нет

    Нет

    Нет

    Есть

    Обмен данными между ведомыми устройствами

    Нет

    Нет

    Нет

    Нет

    Есть





    Область применения 6ES7134-4JB51-0AB0

    Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

    Дизайн 6ES71344JB510AB0

    Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

    Все интерфейсные модули IM 151-1 оснащены:

    Модули IM 151-1 оснащены:

    Модуль IM 151-1 FO оснащен:

    По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

    В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

    Чертеж 6ES7134-4JB51-0AB0

    Интерфейсный модуль IM 151-1

    Терминальный модуль с установленным модулем COMPACT

    Дополнительный терминал 6ES7193-4FL10-0AA0

    Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

    Технические характеристики 6ES71344JB510AB0

    SIMATIC DP, ELECTRONIC MODULE FOR ET 200S, 2/4 AI RTD STANDARD, 15 MM WIDE, 15BIT + SIGN PT100 STD; PT100 KL; NI100 STD; NI100 KL; 150 OHM; 300 OHM; 600 OHM, CYCLE TIME 110 MS/CHANNEL WITH LED SF (GROUP FAULT)
    Напряжение питания
    Напряжение нагрузки L+
    Номинальное значение (пост. ток) 24 V; от модуля питания
    Защита от короткого замыкания
    Защита от перепутывания полярности Да
    Входной ток
    из источника напряжения нагрузки L+ (без нагрузки), макс. 30 mA
    из шины на задней стойке 3,3 В пост. тока, макс. 10 mA
    Выходное напряжение
    Электропитание измерительных преобразователей
    есть Да
    устойчивое при коротких замыканиях Да
    Питание датчика
    Число выходов
    Вид выходного напряжения
    Защита от короткого замыкания
    Выходной ток
    Номинальное значение
    Допустимый диапазон
    макс.
    Нормальная рассеиваемая мощность 0,6 W
    Адресная область
    Адресное пространство на модуль
    Макс. адресное пространство на модуль 8 byte
    Аналоговые вводы
    Число аналоговых входов 4; 2 при 3- или 4-проводном соединении
    Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 9 V
    Макс. допустимый входной ток для токового входа (предел разрушения)
    Нормальный стабилизированный измерительный ток для датчика сопротивления 1,67 mA
    Макс. время цикла (все каналы) Число активных каналов на модуль x основное время преобразования
    техническую единицу измерения температуры можно задать Нет
    Входные диапазоны
    Напряжение Нет
    Ток Нет
    Термоэлемент Нет
    Резистивный термометр Да
    Сопротивление Да
    Входные диапазоны (номинальные значения), напряжения
    от 1 В до 5 В
    Входное сопротивление (от 1 В до 5 В)
    от -10 до +10 В
    Сопротивление на входе (от -10 до 10 В)
    от -2,5 до +2,5 В
    Сопротивление на входе (от -2,5 до 2,5 В)
    от -5 до +5 В
    Сопротивление на входе (от -5 до +5 В)
    от -80 до +80 мВ
    Сопротивление на входе (от -80 до 80 мВ)
    Диапазоны входных параметров (номинальные значения), ток
    от 0 до 20 мА
    Сопротивление на входе (от 0 до 20 мА)
    от -20 мА до +20 мА
    Входное сопротивление (от -20 мА до +20 мА)
    от 4 мА до 20 мA
    Входное сопротивление (от 4 мА до 20 мA)
    Диапазоны входных параметров (номинальные значения), термоэлементы
    Тип B
    Сопротивление на входе (тип B)
    Тип C
    Сопротивление на входе (тип C)
    Тип E
    Сопротивление на входе (тип E)
    Тип J
    Сопротивление на входе (тип J)
    Тип K
    Сопротивление на входе (тип K)
    Тип L
    Сопротивление на входе (тип L)
    Тип N
    Сопротивление на входе (тип N)
    Тип R
    Сопротивление на входе (тип R)
    Тип S
    Сопротивление на входе (тип S)
    Тип T
    Сопротивление на входе (тип T)
    Диапазоны входных параметров (номинальные значения), термометр сопротивления
    Cu 10
    Сопротивление на входе (Cu 10)
    Ni 100 Да; Стандарт/климатический
    Сопротивление на входе (Ni 100) 2 000 k
    Ni 1000
    Сопротивление на входе (Ni 1000)
    Ni 120
    Сопротивление на входе (Ni 120)
    Ni 200
    Сопротивление на входе (Ni 200)
    Ni 500
    Сопротивление на входе (Ni 500)
    Pt 100 Да; Стандарт/климатический
    Сопротивление на входе (Pt 100) 2 000 k
    Pt 1000
    Сопротивление на входе (Pt 1000)
    Pt 200
    Сопротивление на входе (Pt 200)
    Pt 500
    Сопротивление на входе (Pt 500)
    Диапазоны входных параметров (номинальные значения), сопротивления
    от 0 до 150 Ом Да
    Сопротивление на входе (от 0 до 150 Ом) 2 000 k
    от 0 до 300 Ом Да
    Сопротивление на входе (от 0 до 300 Ом) 2 000 k
    от 0 до 600 Ом Да
    Сопротивление на входе (от 0 до 600 Ом) 2 000 k
    от 0 до 3000 Ом
    Сопротивление на входе (от 0 до 3000 Ом)
    Термоэлемент (TC)
    Температурная компенсация
    — внутренняя температурная компенсация
    — внешняя температурная компенсация с компенсационным датчиком
    Линеаризация характеристики
    параметрируемое Да; для Pt100, Ni100
    — для термоэлементов
    — для резистивного термометра Pt100 (стандарт, климатическая зона), Ni100 (стандарт, климатическая зона)
    Длина провода
    экранированные, макс. 200 m
    Формирование аналоговой величины для входов
    Принцип измерения встроен.
    Время интегрирования и преобразования/разрешение на канал
    Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit; 150 Ом: 14 бит; 300, 600 Ом: 15 бит; Pt100, Ni100: 16 бит
    Настраиваемое время интегрирования Да
    Время интегрирования (мс) 16,7 / 20 ms
    Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Hz
    Время преобразования (на канал) 66/80 мс; дополнительное время преобразования для диагностики обрыва провода
    Выравнивание результатов измерений
    параметрируемое Да; в 4 ступени посредством дискретной фильтрации
    Ступень: без ступени Да; 1 x время цикла
    Ступень: слабая Да; 4 x время цикла
    Ступень: средняя Да; 32 x время цикла
    Ступень: сильная Да; 64 x время цикла
    Датчики
    Соединение сигнального датчика
    для измерения напряжения
    для измерения напряжения в качестве 2-проводного измерительного преобразователя
    — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя
    для измерения сопротивления с двухпроводным соединением Да
    для измерения сопротивления с трехпроводным соединением Да
    для измерения сопротивления с четырехпроводным соединением Да
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
    перекрестные модуляции между входами, мин. -50 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,05 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    Напряжение относительно диапазона входных параметров, (+/-)
    Ток относительно диапазона входных параметров, (+/-)
    Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,6 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    Напряжение относительно диапазона входных параметров, (+/-)
    Ток относительно диапазона входных параметров, (+/-)
    Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,4 %
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 dB
    Мин. синфазные помехи (USS < 2,5 В) 90 dB
    Тактовая синхронизация
    Режим тактовой синхронизации (исполнение до синхронизации клеммы) Нет
    Аварийные сигналы/диагностика/информация о состоянии
    Аварийные сигналы
    Аварийный сигнал процесса
    Диагностические сообщения
    Считываемая диагностическая информация
    Обрыв провода Да
    Суммарная ошибка Да
    Переполнение/незаполнение Да
    Диагностический светодиодный индикатор
    Суммарная ошибки SF (красный) Да
    Параметры
    Примечание
    Диагностика обрыва провода заблокировать/разрешить
    Вид/диапазон измерений деактивирован/150 Ом/300 Ом/600 Ом/Pt100 климатический/Pt100 стандарт; Ni100 стандарт/Ni100 климатический/2-, 3- или 4-проводной
    Общая диагностика заблокировать/разрешить
    Переполнение/незаполнение заблокировать/разрешить
    Точка сравнения
    Номер точки сравнения
    Гальваническая развязка
    Гальваническая развязка аналоговых вводов
    между каналами Нет
    между каналами и шиной на задней стенке Да
    между каналами и напряжением нагрузки L+ Да
    Допустимая разность потенциалов
    между входами (UCM)
    между входами и массой аналогового модуля (UCM)
    между массой аналогового модуля и M внутр. (UISO) 75 В пост. тока/60 В перем. тока
    Изоляция
    Изоляция, испытанная посредством 500 В пост. тока
    Стандарты, допуски, сертификаты
    Маркировка CE
    Допуск UL
    Окружающие условия
    Температура окружающей среды при эксплуатации
    мин.
    макс.
    Расширенные условия окружающей среды
    относительно температуры окружающей среды, давления воздуха, высоты установки
    Относительная влажность воздуха
    — при конденсации, испытания согласно IEC 60068-2-38, макс.
    Устойчивость
    — к биологически активным веществам/соответствие EN 60721-3-3
    — к химически активным веществам/соответствие EN 60721-3-3
    — к механически активным веществам/соответствие EN 60721-3-3
    Размеры
    Ширина 15 mm
    Высота 81 mm
    Глубина 52 mm
    Массы
    Масса, прибл. 40 g
    последнее изменение: 13.07.2016
