Компания Промэнерго Автоматика выполняет работы по проектированию, изготовлению, программированию и пуско-наладке автоматизированных систем управления технологическими процессами и систем энергораспределения.
Поддерживаем на складе преобразователи частоты мощностью от 0,4 до 560 кВт
Компания Промэнерго Автоматика является авторизованным партнером Siemens со статусом VAR!

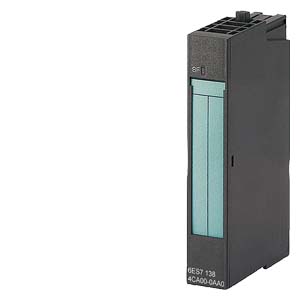

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ 2 AI I HIGH FEATURE ДЛЯ ET 200S, ШИРИНА 15 MM, ВРЕМЯ ЦИКЛА НА МОДУЛЬ: 0.5MС, +/-20МА, 15 БИТ + ЗНАК, 4.. 20МА, 15БИТ, РАБОЧИЕ ПРЕДЕЛЫ +/-0.1% СО СВЕТОДИОДОМ SF (ОШИБКИ ГРУППЫ)
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
| | SIMATIC DP, ELECTRONIC MODULE 2 AI I HIGH FEATURE FOR ET 200S, 15 MM WIDE, CYCLE TIME PER MODULE: 0.5MS, +/-20MA; 15 BIT + SIGN, 4 .. 20MA; 15 BIT, OPERATIONAL LIMITS +/-0.1% WITH LED SF (GROUP FAULT) | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 48 mA | |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Выходное напряжение | ||
| Электропитание измерительных преобразователей | ||
| есть | Да | |
| устойчивое при коротких замыканиях | Да | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,2 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 4 byte | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA | |
| Макс. время цикла (все каналы) | 0,5 ms; 0,5 мс на 2 канала без подавления помех, 18/21 мс на канал с подавлением помех | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | сигма-дельта | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Подавление напряжения помех для частоты помех f1 в Гц | 60/50 Гц/нет | |
| Время преобразования (на канал) | 0,04 ms; без подавления помех 17/20 мс на канал с помехами | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени: 1 x , 4 x , 16 x , 32 x время цикла | |
| Ступень: без ступени | Да; 1 x | |
| Ступень: слабая | Да; 4 x | |
| Ступень: средняя | Да; 16 x | |
| Ступень: сильная | Да; 32 x | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 750 | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,03 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,003 %/K | |
| перекрестные модуляции между входами, мин. | -100 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,01 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 %; 0,2 % без подавления частоты помех | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,05 %; 0,1 % без подавления частоты помех | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 90 dB | |
| Мин. синфазные помехи (USS < 2,5 В) | 100 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Аварийный сигнал процесса | Да | |
| Диагностические сообщения | ||
| Обрыв провода | Да; только в диапазоне измерений от 4 до 20 мА | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Параметры | ||
| Примечание | 12 байт, 4 байт в режиме совместимости | |
| Диагностика обрыва провода | заблокировать/разрешить | |
| Вид/диапазон измерений | деактивировано/+/-20 мА/от 4 до 20 мА | |
| Общая диагностика | заблокировать/разрешить | |
| Переполнение/незаполнение | заблокировать/разрешить | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | Нет; но повышенная допустимая разность потенциалов между входами. | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | ||
| Масса, прибл. | 45 g | |
| последнее изменение: | 04.07.2016 | |
