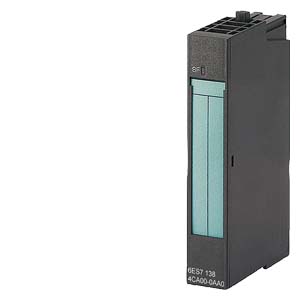

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ 2 AO U HIGH FEATURE ДЛЯ ET 200S, ШИРИНА 15 MM, ВРЕМЯ ЦИКЛА НА МОДУЛЬ: 0.5MС, +/-10В, 15 БИТ + ЗНАК, 1..5В, 15БИТ, РАБОЧИЕ ПРЕДЕЛЫ +/-0.07% СО СВЕТОДИОДОМ SF (ОШИБКИ ГРУППЫ)
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
| | SIMATIC DP, ELECTRONIC MODULE 2 AO U HIGH FEATURE FOR ET 200S, 15 MM WIDE, CYCLE TIME PER MODULE: 0.5MS, +/-10V; 15 BIT + SIGN, 1 .. 5V; 15 BIT, OPERATIONAL LIMITS +/-0.07% WITH LED SF (GROUP FAULT) | ||
| Напряжение питания | |||
| Напряжение нагрузки L+ | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Защита от перепутывания полярности | Да | ||
| Входной ток | |||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | ||
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | ||
| Рассеиваемая мощность | |||
| Макс. рассеиваемая мощность | 1,2 W | ||
| Адресная область | |||
| Адресное пространство на модуль | |||
| Макс. адресное пространство на модуль | 4 byte | ||
| Аналоговые выводы | |||
| Число аналоговых выходов | 2 | ||
| Выход напряжения, защита от короткого замыкания | Да | ||
| Макс. выходное напряжение, ток короткого замыкания | 25 mA | ||
| Макс. время цикла (все каналы) | 0,5 ms; при макс. 0,5 мкФ | ||
| Диапазоны выходных параметров, напряжение | |||
| от 1 В до 5 В | Да | ||
| от -5 до +5 В | Да | ||
| от -10 до +10 В | Да | ||
| Подключение исполнительных элементов | |||
| для выхода напряжения двухпроводного соединения | Да | ||
| для выхода напряжения четырехпроводного соединения | Да | ||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | |||
| при выходных напряжениях мин. | 1 k | ||
| при выходных напряжениях, емкостная нагрузка, макс. | 0,5 µF | ||
| Предел разрушения при напряжениях и токах, прилагаемых извне | |||
| Напряжения на выходах относительно массы аналогового модуля | 15 V; макс. 15 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20) | ||
| Длина провода | |||
| экранированные, макс. | 200 m; 100 м при СВЗ < 2 мс | ||
| Формирование аналоговой величины для выходов | |||
| Время интегрирования и преобразования/разрешение на канал | |||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; 15 бит + знак | ||
| Время установления | |||
| для омической нагрузки | 0,2 ms | ||
| для емкостной нагрузки | 0,5 ms; при макс. 0,5 мкФ | ||
| для индуктивной нагрузки | 0,5 ms | ||
| Погрешности/точность | |||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % | ||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,01 % | ||
| перекрестные модуляции между выходами, мин. | 60 dB | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,01 % | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | |||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,1 % | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,05 % | ||
| Тактовая синхронизация | |||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Возможность включения заменяющих значений | Да | ||
| Диагностические сообщения | |||
| Считываемая диагностическая информация | Да | ||
| Короткое замыкание | Да | ||
| Суммарная ошибка | Да | ||
| Диагностический светодиодный индикатор | |||
| Суммарная ошибки SF (красный) | Да | ||
| Параметры | |||
| Примечание | 7 байт | ||
| Диагностика короткого замыкания | заблокировать/разрешить | ||
| Вид/область вывода | деактивировано/от 1 до 5 В/+/ -10 В/+/- 5 В | ||
| Общая диагностика | заблокировать/разрешить | ||
| Поведение при остановке ЦП/ведущего устройства | выход без тока и напряжения/включить заменяющее значение/сохранять последнее значение | ||
| Гальваническая развязка | |||
| Гальваническая развязка аналоговых выводов | |||
| между каналами | |||
| между каналами и шиной на задней стенке | Да | ||
| между каналами и напряжением нагрузки L+ | Да | ||
| Допустимая разность потенциалов | |||
| между массой аналогового модуля и M внутр. (UISO) | 75 В пост. тока/60 В перем. тока | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 500 В пост. тока | ||
| Размеры | |||
| Ширина | 15 mm | ||
| Высота | 81 mm | ||
| Глубина | 52 mm | ||
| Массы | |||
| Масса, прибл. | 40 g | ||
| последнее изменение: | 24.12.2016 | ||
