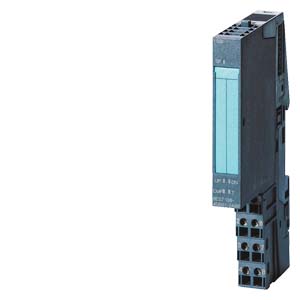

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 SSI 25БИТ/1МГЦ, 15MM ШИРИНА, МОДУЛЬ ПОДКЛЮЧЕНИЯ АБС. ЭНКОДЕРОВ И ИНТЕРФЕЙСОМ SSI, ИНТЕРФЕЙС SSI С DI И СРАВН. ЗНАЧ., ЦИКЛИЧЕСКАЯ СИНХРОНИЗАЦИЯ ПО ВРЕМЕНИ
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
| | SIMATIC DP, ELECTRONIC MODULE F. ET 200S, 1 SSI 25BIT/1MHZ 15MM WIDE MODULE FOR CONN. OF ABSOLUTE ENCODERS WITH SSI INTERFACE SYNCHRONOUS SERIAL INTERFACE WITH DI AND COMPAR. VALUE WITH CLOCK CYCLIC SYNCHRON. APP | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 40 mA | |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | Да | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 500 mA | |
| Питание абсолютного датчика (SSI) | ||
| Абсолютный датчик (SSI) | Да | |
| Вид выходного напряжения | L+ (-0,8 В) | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 500 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1 W | |
| Конфигурация аппаратного обеспечения | ||
| Смена модулей | ||
| Смена модулей при эксплуатации IM-DP | Да | |
| Смена модулей под рабочим напряжением | Да | |
| Цифровые входы | ||
| Число входов | 1 | |
| Функции | ||
| Входная характеристика по IEC 61131, тип 2 | ||
| Входное напряжение | ||
| Номинальное значение (пост. ток) | ||
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 9 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| Минимальная ширина импульса для программной реакции | ||
| для стандартных входов | ||
| — с "0" на "1", макс. | 300 µs | |
| — с "1" на "0", макс. | 300 µs | |
| Длина провода | ||
| экранированные, макс. | 50 m | |
| неэкранированые, макс. | ||
| Цифровые выводы | ||
| Вид выходов | ||
| Защита от короткого замыкания | ||
| Нормальный порог срабатывания | ||
| Ограничение индуктивного напряжения отключения | ||
| Включение цифрового входа | ||
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | ||
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | ||
| для сигнала "0", макс. | ||
| для сигнала "1", мин. | ||
| Выходной ток | ||
| для сигнала "1", номинальное значение | ||
| для сигнала "1", диапазон допустимых значений для 0 – 40 °C, мин. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 40 °C, макс. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | ||
| для сигнала "0", ток покоя, макс. | ||
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | ||
| Частота коммутации | ||
| при омической нагрузке, макс. | ||
| при индуктивной нагрузке, макс. | ||
| при ламповой нагрузке, макс. | ||
| Длина провода | ||
| экранированные, макс. | ||
| неэкранированные, макс. | ||
| Датчики | ||
| Макс. число подключаемых датчиков | 1 | |
| Подключаемые датчики | ||
| Инкрементальный датчик (симметричный) | ||
| Инкрементальный датчик (асимметричный) | ||
| Абсолютный датчик (SSI) | Да | |
| Инициатор 24 В | ||
| 2-проводной датчик | Да; Тип 2 | |
| Сигналы датчика, инкрементальный датчик (симметричный) | ||
| Следящие сигналы | ||
| Сигнал нулевой метки | ||
| Сигнал датчика 5 В | ||
| — Уровень сигнала | ||
| — Нагрузочное сопротивление | ||
| — Мин. разность входных напряжений | ||
| — Макс. входная частота | ||
| — Макс. длина экранированного провода | ||
| Сигналы датчика, абсолютный датчик (SSI) | ||
| Входной сигнал | по RS 422 | |
| Длина телеграммы, параметрируется | 13, 14, 16, 21, 24 и 25 бит | |
| Двоичный код | Да | |
| Код Грея | Да | |
| Макс. длина экранированного провода | 320 m; при 125 кГц | |
| Время ожидания после передачи данных | 16, 32, 48 и 64 мкс | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | ||
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | ||
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Индикатор состояния счета в обратном порядке (зеленый) | Да | |
| Индикатор состояния счета в прямом порядке (зеленый) | Да | |
| Синхронизация SYN (зеленый) | ||
| Встроенные функции | ||
| Функции измерения | ||
| Диапазон измерений | ||
| — Мин. измерение частоты | ||
| — Макс. измерение частоты | ||
| — Мин. измерение периодов | ||
| — Макс. измерение периодов | ||
| — Измерение частоты вращения, мин. | ||
| — Измерение частоты вращения, макс | ||
| Счетчики | ||
| Число входов счетчика | ||
| Минимальная ширина импульса | ||
| Параметры | ||
| Примечание | ||
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Нет; равный потенциал с L+ и SSI | |
| Гальваническая развязка счетчиков | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Нет | |
| Окружающие условия | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | ||
| Масса, прибл. | 40 g | |
| последнее изменение: | 07.07.2016 | |
