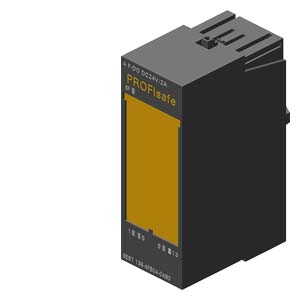

Siemens 6ES7138-4FB04-0AB0 распределенная периферия

Name: Siemens 6ES7138-4FB04-0AB0 распределенная периферия
Brand: Siemens
Price: 15608 RUB
Availability: InStock

SIMATIC DP, ЭЛЕКТРОННЫЙ F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ПОВЫШЕНОЙ БЕЗОПАСНОСТИ ДЛЯ ET200S, 4 F-DO PROFISAFE, =24В/2А, 30 MM ШИРИНЫ ДО КАТЕГОРИИ PL E (ISO13849) / SIL3 (IEC 61508) ТАКЖЕ РАБОТАЕТ В СЕТЯХ PROFINET C IM151-3 HF

Купить 6ES71384FB040AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 15608 руб.

Технические характеристики 6ES71384FB040AB0

*** Spare part *** SIMATIC DP, Electronics module for ET 200S, 4 F-DO PROFIsafe, 24 V DC/2 A, 30 mm overall width, up to PL E (ISO 13849), up to SIL 3 (IEC 61508), can also be used in PROFINET configuration with IM 151-3 HF

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Защита от перепутывания полярности

Нет

Входной ток

из напряжения нагрузки L+ (без нагрузки), тип.

100 mA

из шины на задней стойке 3,3 В пост. тока, макс.

28 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,5 W

Цифровые выводы

Вид цифровых выходов

Транзистор

Вид выходов

Защита от короткого замыкания

Да

Ограничение индуктивного напряжения отключения

норм. (2L+) -47 В

Включение цифрового входа

Нет

Коммутационная способность выходов

● при ламповой нагрузке, макс.

10 W

Диапазон сопротивления нагрузке

● нижний предел

12 Ω

● верхний предел

1 kΩ

Выходное напряжение

● для сигнала "1", мин.

L+ (-2,0 В), выключатель с втекающим током: L+ (-1,5 В), снижение напряжения на выключателе с вытекающим током: макс. 0,5 В

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, мин.

20 mA

● для сигнала "1", диапазон допустимых значений, макс.

2,4 A

● для сигнала "0", ток покоя, макс.

0,5 mA; Выключатель с втекающим и вытекающим током

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Нет

Частота коммутации

● при омической нагрузке, макс.

30 Hz; симметричный

● при индуктивной нагрузке, макс.

0,1 Hz; симметричный

● при ламповой нагрузке, макс.

10 Hz; симметричный

Суммарный ток выходов

● Макс. ток на модуль

6 A

Суммарный ток выходов (на узел)

горизонтальный настенный монтаж

— до 40 °C, макс.

6 A

— до 55 ℃, макс.

5 A

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 40 °C, макс.

4 A

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

500 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Диагностика

● Обрыв провода

Да

● Короткое замыкание

Да

Диагностический светодиодный индикатор

● Суммарная ошибки SF (красный)

Да

● Индикатор состояния цифрового выхода (зеленый)

Да

Гальваническая развязка

Гальваническая развязка цифровых выводов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Стандарты, допуски, сертификаты

Максимально достижимый класс безопасности в безопасном режиме

● согласно EN 954

● Уровень производительности согласно ISO 13849-1

PLe

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Размеры

Ширина

30 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

85 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		China RoHS	Miscellaneous	Manufacturer Declaration
General Product Approval		EMV	For use in hazardous locations

For use in hazardous locations			Functional Saftey		Maritime application
	Miscellaneous	CCC-Ex	TUEV	Type Examination Certificate
Maritime application
			NK / Nippon Kaiji Kyokai

последнее изменение:

17.07.2025
