6ES7138-4GA50-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

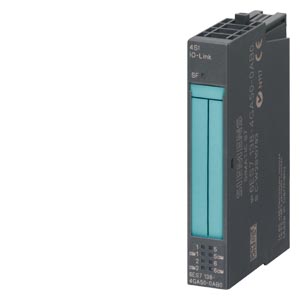

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 4SI IO-LINK, 4 ИНТЕРФЕЙСА ТОЧКА-К-ТОЧКЕ, ШИРИНА 15MM, IO-LINK МАСТЕР
Обзор 6ES71384GA500AB0
- Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
- Поддержка обмена данными с ведущим устройством PROFIBUS DP.
- 6 исполнений:
- IM 151-1 BASIC (RS 485);
- IM 151-1 COMPACT 32DI =24 B (RS 485);
- IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
- IM 151-1 STANDARD (RS 485);
- IM 151-1 STANDARD (оптический интерфейс);
- IM 151 HIGH FEATURE (RS 485).
- В комплекте с терминальным устройством внутренней шины станции.
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Область применения 6ES7138-4GA50-0AB0
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Дизайн 6ES71384GA500AB0
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
- DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).
- Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
- Пазом для установки этикетки с маркировкой модуля.
Модули IM 151-1 оснащены:
- 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.
Модуль IM 151-1 FO оснащен:
- 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
- Синхронизацию циклов через PROFIBUS DP.
- Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").
- Сетевой обмен данными с поддержкой профиля PROFIsafe.
- Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.
- Непосредственный обмен данными между ведомыми DP устройствами.
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Чертеж 6ES7138-4GA50-0AB0
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
Технические характеристики 6ES71384GA500AB0
| | SIMATIC DP, ELEKTRONIC MODULE FOR ET 200S, 4SI IO-LINK, 4 POINT TO POINT INTERFACES, 15MM WIDE, IO-LINK MASTER | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| последнее изменение: | 28.06.2016 | |
