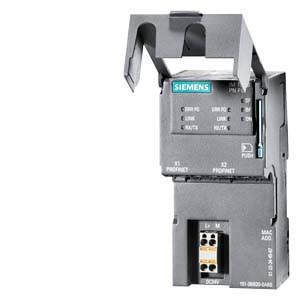

6ES7151-3BB23-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-3 PN FO ДЛЯ ET 200S, 2 ИНТЕРФЕЙСА PROFINET FO, ВСТРОЕННЫЙ 2-ХПОРТОВЫЙ КОММУТАТОР, МАКС. 63 ПЕРИФЕРИЙНЫХ МОДУЛЯ, ВОЗМОЖНО ИСПОЛЬЗОВАНИЕ МОДУЛЕЙ PROFISAFE, МАКС. ШИРИНА СТАНЦИИ 2M ШИРИНОЙ, ОКОНЕЧНЫЙ МОДУЛЬ В КОМПЛЕКТЕ

Обзор 6ES71513BB230AB0

• Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
• Поддержка обмена данными с ведущим устройством PROFIBUS DP.
• 6 исполнений:
  • IM 151-1 BASIC (RS 485);
  • IM 151-1 COMPACT 32DI =24 B (RS 485);
  • IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
  • IM 151-1 STANDARD (RS 485);
  • IM 151-1 STANDARD (оптический интерфейс);
  • IM 151 HIGH FEATURE (RS 485).
• В комплекте с терминальным устройством внутренней шины станции.

Основные различия между модулями IM 151-1:

Область применения 6ES7151-3BB23-0AB0

Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

Дизайн 6ES71513BB230AB0

Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

Все интерфейсные модули IM 151-1 оснащены:

• DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).

• Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
• Пазом для установки этикетки с маркировкой модуля.

Модули IM 151-1 оснащены:

• 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.

Модуль IM 151-1 FO оснащен:

• 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.

По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

• Синхронизацию циклов через PROFIBUS DP.
• Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").

• Сетевой обмен данными с поддержкой профиля PROFIsafe.
• Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.

• Непосредственный обмен данными между ведомыми DP устройствами.

В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

Чертеж 6ES7151-3BB23-0AB0

Интерфейсный модуль IM 151-1

Терминальный модуль с установленным модулем COMPACT

Дополнительный терминал 6ES7193-4FL10-0AA0

Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

Технические характеристики 6ES71513BB230AB0

		SIMATIC DP, INTERFACE MODULE IM151-3 PN FO FOR ET 200S 2 PROFINET FO INTERFACES INTEGRATED 2-PORT SWITCH MAX. OF 63 PERIPHERAL MODULES USABLE FOR PROFISAFE MODULES MAX. 2M STATION WIDTH INCL. TERMINATING MODULE
Управление конфигурацией
посредством набора данных		Да
Напряжение питания
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения		20 ms
Входной ток
из источника напряжения питания 1L+, макс.		200 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность		5 W
Адресная область
Объем адресной области
Вводы		256 byte
Выводы		256 byte
Интерфейсы
Число разъемов PROFINET		1
Физические параметры интерфейсов, LWL		Да
PROFINET IO
Автоматическая коммутация		Да
автоматическое определение скорости передачи данных		Да
Макс. скорости передачи данных		100 Mbit/s
Службы		ping; arp; протокол обнаружения канального уровня (LLDP); диагностика сети (SNMP)/MIB-2; сброс SNMP-параметров на зводские настройки; пуск в соответствии с приоритетом; резервирование среды передачи MRP; совместно используемое устройство
RJ 45		Да
1. интерфейс
Функции
Устройство ввода-вывода PROFINET		Да
Устройство ввода-вывода PROFINET
Службы
— Тактовая синхронизация		Нет
— IRT		Да
— PROFIenergy		Да
— Пуск согласно приоритету		Да
— Shared Device		Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device		2
Протоколы
PROFINET IO		Да
MRP		Да
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы		Да
Диагностические функции		Да
Диагностический светодиодный индикатор
ошибка шины BF (красный)		Да
Суммарная ошибки SF (красный)		Да
Контроль питания 24 В Вкл. (зеленый)		Да
Соединение с сетью LINK (зеленый)		Да
Гальваническая развязка
между Ethernet и блоком электроники		Да
Допустимая разность потенциалов
между различными цепями		75 В пост. тока/60 В перем. тока
Стандарты, допуски, сертификаты
Маркировка CE		Да
Допуск UL		Да
Окружающие условия
Температура окружающей среды при эксплуатации
мин.		0 °C
макс.		60 °C
Размеры
Ширина		60 mm
Высота		119,5 mm
Глубина		75 mm; с профильной шиной
Массы
Масса, прибл.		150 g
последнее изменение:		20.06.2016
