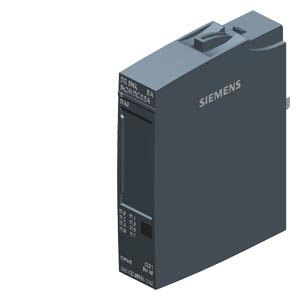

SIPLUS ET 200SP, модуль дискретных выходов, DQ 8x 24V DC/0,5A Sink BA, с базовыми функциями, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7132-6BF61-0AA0 . выход NPN, (sink, M-switching), упаковка из 1 шт. , для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
|
|
SIPLUS ET 200SP DQ 8x24V DC/0.5A Sink Basic based on 6ES7132-6BF61-0AA0 with conformal coating, -40…+70 °C, digital output module, suitable for BU type A0, color code CC01 | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | DQ 8x24VDC/0,5A SNK BA | |||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Нет | |||||||||||||||||||||||||||||||||||||||||||
| основано на | 6ES7132-6BF61-0AA0 | |||||||||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | BU-тип A0 | |||||||||||||||||||||||||||||||||||||||||||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | см. идентификатор записи: 109746275 | |||||||||||||||||||||||||||||||||||||||||||
| Режим работы | ||||||||||||||||||||||||||||||||||||||||||||
| ● DQ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● DQ с функцией экономии энергии | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● ШИМ | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Выборка с запасом по частоте дискретизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● MSO | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Резервирование | ||||||||||||||||||||||||||||||||||||||||||||
| ● Возможность резервирования | Да | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 30 mA | |||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 30 mA | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 1 byte | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● механический кодирующий элемент | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип механического кодирующего элемента | Тип B | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Вид цифровых выходов | Sink Output (NPN, с вытекающим током) | |||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 8 | |||||||||||||||||||||||||||||||||||||||||||
| с вытекающим током | Да | |||||||||||||||||||||||||||||||||||||||||||
| с втекающим током | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выходы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Нормальный порог срабатывания | 1,5 A | |||||||||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | норм. 47 В | |||||||||||||||||||||||||||||||||||||||||||
| Включение цифрового входа | Да | |||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 5 W | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон сопротивления нагрузке | ||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | 48 Ω | |||||||||||||||||||||||||||||||||||||||||||
| ● верхний предел | 3 400 Ω | |||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений, макс. | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", ток покоя, макс. | 5 µA | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 300 µs | |||||||||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", макс. | 600 µs | |||||||||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для резервного включения нагрузки | Да | |||||||||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 100 Hz | |||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке, макс. | 0,5 Hz | |||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 10 Hz | |||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на канал | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 4 A | |||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов (на модуль) | ||||||||||||||||||||||||||||||||||||||||||||
| горизонтальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 60 ℃, макс. | 4 A | |||||||||||||||||||||||||||||||||||||||||||
| вертикальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 50 ℃, макс. | 4 A | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 600 m | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Да | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Суммарная ошибка | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 20,4 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 3,16 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 17,5 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,221 kg | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 70 °C; = Tмакс | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C; = Tмин | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C; = Tмакс | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации) | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Смазочно-охлаждающие материалы | ||||||||||||||||||||||||||||||||||||||||||||
| — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов | Да; включая капли дизельного топлива и масла в воздухе | |||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-3 | Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение на судах/в море | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-6 | Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 15 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 73 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 58 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 30 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||
