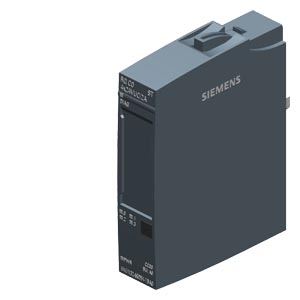

Siemens 6AG1132-6GD51-7BA0 распределенная периферия

Name: Siemens 6AG1132-6GD51-7BA0 распределенная периферия
Brand: Siemens
Price: 12878 RUB
Availability: InStock

SIPLUS ET 200SP, модуль релейных выходов, RQ CO 4x 24V DC/2A ST, со стандартными функциями, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7132-6GD51-0BA0 . 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания

Купить 6AG11326GD517BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 12878 руб.

Технические характеристики 6AG11326GD517BA0

SIPLUS ET 200SP RQ 4x24VDC/2A CO ST based on 6ES7132-6GD51-0BA0 with conformal coating, -40…+70 °C, signal relay module, suitable for BU type A0, color code CC00, substitute value output, module diagnostics for: supply voltage

Общая информация

Обозначение типа продукта

RQ CO 4x24VDC/2A ST

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

основано на

6ES7132-6GD51-0BA0

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Резервирование

● Возможность резервирования

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

50 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,2 W

Адресная область

Адресное пространство на модуль

● Вводы

+ 1 байт на информацию о качестве

● Выводы

1 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

тип C

Цифровые выводы

Вид цифровых выходов

Реле

Вид выходов

с вытекающим током

Да

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Нет

Параллельное подключение двух выходов

● для логических схем

Да

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

2 Hz

Суммарный ток выходов

● Макс. ток на канал

2 A

● Макс. ток на модуль

8 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

8 A

— до 50 ℃, макс.

6 A

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 30 °C, макс.

8 A

— до 40 °C, макс.

6 A

— до 50 ℃, макс.

4 A

Релейные выходы

● Число релейных выходов

● Номинальное напряжение питания на катушке реле L+ (пост. ток)

24 V

● Макс. потребляемый ток реле (ток в катушках всех реле)

40 mA

● Макс. число коммутационных циклов

500 000

Коммутационная способность контактов

— при омической нагрузке, макс.

2 A

— макс. тепловой ток длительной нагрузки

2 A

— Мин. коммутируемый ток

1 mA; 5 В пост. тока

— Ном. напряжение переключения (пост. ток)

24 V

— Ном. напряжение переключения (пер. ток)

24 V

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

200 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Нет

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

70 °C; = Tmax; см. Derating BasedOn (напр., руководство), дополнительно Tmax > 60 °C макс. суммарный ток 2 А на группу

● вертикальный настенный монтаж, мин.

-40 °C; = Tмин

● вертикальный настенный монтаж, макс.

50 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации)

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны)

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-3

Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-6

Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Manufacturer Declaration		China RoHS
EMV	Maritime application

последнее изменение:

23.10.2025
