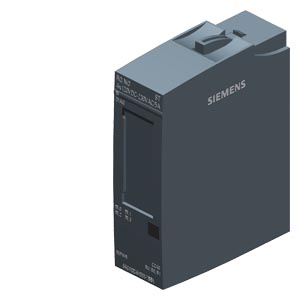

SIPLUS ET 200SP, модуль дискретных релейных выходов RQ NO 4x 120V DC..230VAC/5A, рабочая температура -40 ... +70°C, со конформным покрытием, на основе 6ES7132-6HD01-0BB1 . 4 нормально-открытых контакта реле, изолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
|
|
SIPLUS ET 200SP RQ 4x 120V DC..230VAC/5A ST based on 6ES7132-6HD01-0BB1 with conformal coating, -40…+70 °C, relay module normally open, suitable for BU type B0 or B1, module diagnostics | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | RQ 4x120 В пост. тока ... 230 В прем. тока/5 A NO ST | |||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Нет | |||||||||||||||||||||||||||||||||||||||||||
| основано на | 6ES7132-6HD01-0BB1 | |||||||||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | BU-тип B0, B1 | |||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | см. идентификатор записи: 109746275 | |||||||||||||||||||||||||||||||||||||||||||
| Режим работы | ||||||||||||||||||||||||||||||||||||||||||||
| ● DQ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● DQ с функцией экономии энергии | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● ШИМ | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Выборка с запасом по частоте дискретизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● MSO | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Резервирование | ||||||||||||||||||||||||||||||||||||||||||||
| ● Возможность резервирования | Да | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 55 mA; без нагрузки | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (перем. ток) | 230 V | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | + 1 байт на информацию о качестве | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 1 byte | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● механический кодирующий элемент | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип механического кодирующего элемента | тип C | |||||||||||||||||||||||||||||||||||||||||||
| Выбор BaseUnit для вариантов подключения | ||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводное подключение | Базовый блок, тип B1 | |||||||||||||||||||||||||||||||||||||||||||
| ● 3-проводное подключение | Базовый блок, тип B0 | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Вид цифровых выходов | Реле | |||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 4 | |||||||||||||||||||||||||||||||||||||||||||
| с вытекающим током | Да | |||||||||||||||||||||||||||||||||||||||||||
| с втекающим током | Да | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выходы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● для логических схем | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для резервного включения нагрузки | Да | |||||||||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 2 Hz | |||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | 0,5 Hz; если частота коммутации превышает 0,1 Гц, следует предусмотреть защитный диод | |||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | 0,5 Hz | |||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 2 Hz | |||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на канал | 5 A; > +60 °C макс. непрерывный ток на каждое реле 3 А | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 20 A | |||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов (на модуль) | ||||||||||||||||||||||||||||||||||||||||||||
| горизонтальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 50 ℃, макс. | 20 A | |||||||||||||||||||||||||||||||||||||||||||
| — до 60 ℃, макс. | 16 A | |||||||||||||||||||||||||||||||||||||||||||
| вертикальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 40 °C, макс. | 20 A | |||||||||||||||||||||||||||||||||||||||||||
| — до 50 ℃, макс. | 16 A; при всех остальных монтажных положениях | |||||||||||||||||||||||||||||||||||||||||||
| Релейные выходы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число релейных выходов | 4 | |||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. потребляемый ток реле (ток в катушках всех реле) | 40 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● Внешний предохранитель для релейных выходов | Да, со слаботочным предохранителем, имеющим ток срабатывания макс. 6 А и быструю характеристику срабатывания | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число коммутационных циклов | 7 000 000; см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность контактов | ||||||||||||||||||||||||||||||||||||||||||||
| — при индуктивной нагрузке, макс. | 2 A; см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||||||||
| — при омической нагрузке, макс. | 5 A; см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||||||||
| — макс. тепловой ток длительной нагрузки | 5 A; макс. 1 385 ВА, 150 Вт | |||||||||||||||||||||||||||||||||||||||||||
| — Мин. коммутируемый ток | 100 mA; 5 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| — Ном. напряжение переключения (пост. ток) | От 24 до 120 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| — Ном. напряжение переключения (пер. ток) | от 24 до 230 В перем. тока | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 200 m | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Да | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением питания блока электроники | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допустимая разность потенциалов | ||||||||||||||||||||||||||||||||||||||||||||
| между каналами и шиной на задней стенке/напряжение питания | 240 В перем. тока | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 2 500 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||
| испытанная посредством | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке/напряжение питания | 2 500 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| ● между шиной на задней стенке и напряжением питания | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 70 °C; = Tmax; см. ухудшение характеристик BasedOn (напр., руководство), дополнительно Tmax > 60 °C макс. ток длительной нагрузки на реле 3 A | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C; при всех остальных монтажных положениях | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C; при всех остальных монтажных положениях | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 3 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 1 K/100 м) при 795 гПа ... 701 гПа (+2 000 м ... +3 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации) | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Смазочно-охлаждающие материалы | ||||||||||||||||||||||||||||||||||||||||||||
| — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов | Да; включая капли дизельного топлива и масла в воздухе | |||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-3 | Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение на судах/в море | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-6 | Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 20 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 73 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 58 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 40 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||
