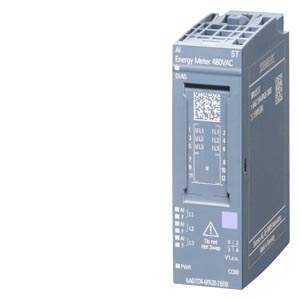

    Siemens 6AG1134-6PA20-7BD0 распределенная периферия

    Siemens 6AG1134-6PA20-7BD0 распределенная периферия

    SIPLUS ET 200SP, модуль аналогового ввода - электрический счётчик AI ENERGY METER 480VAC ST, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7134-6PA20-0BD0 . SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, стандартный, для установки на базовый блок типа D0, цветовой код CC00, диагностика каналов,

    Купить 6AG11346PA207BD0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Технические характеристики 6AG11346PA207BD0

    		 SIPLUS ET 200SP AI Energy Meter 480VAC ST based on 6ES7134-6PA20-0BD0 with conformal coating, -40…+70 °C, analog input module, suitable for BU type D0, channel diagnostics
    Общая информация
    Обозначение типа продукта Счетчик электроэнергии AI 480 В перем. тока ST
    основано на 6ES7134-6PA20-0BD0
    Применяемые системные блоки BU типа D0
    Функция продукта
    ● Измерение напряжения Да
    — с трансформатором напряжения Да
    ● Измерение тока Да
    — без трансформатора тока Нет
    — с трансформатором тока Да
    ● Измерение энергии Да
    ● Измерение частоты Да
    ● Измерение мощности Да
    ● Измерение активной мощности Да
    ● Измерение реактивной мощности Да
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
    Режим работы
    ● Циклическое измерение Да
    ● Ациклическое измерение Да
    ● нецикличный доступ к измеренным значениям Да
    ● жестко определенные наборы измеренных значений Да
    ● свободно определенные наборы измеренных значений Да
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Калибровка в режиме RUN возможна Да
    Вид конструкции/монтаж
    Монтажное положение любой
    Напряжение питания
    Осуществление электроснабжения Питание по каналу измерения напряжения L1
    Номинальное значение (перем. ток) Перем. ток 100 - 277 В
    Допустимый диапазон, нижний предел (перем. ток) 90 V
    Допустимый диапазон, верхний предел (перем. ток) 293 V
    Сетевая частота
    ● диапазон допустимых значений, нижний предел 47 Hz
    ● диапазон допустимых значений, верхний предел 63 Hz
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 0,6 W
    Адресная область
    Адресное пространство на модуль
    ● Макс. адресное пространство на модуль 268 byte; Ввод 256 байт/вывод 12 байт
    Конфигурация аппаратного обеспечения
    Автоматическое кодирование
    ● механический кодирующий элемент Да
    Время
    Счетчик рабочего времени
    ● есть Да
    Аналоговые вводы
    Нормальное время цикла (все каналы) 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)
    Аварийные сигналы/диагностика/информация о состоянии
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Сигнал предельного значения Да
    ● Аварийный сигнал процесса Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении
    Диагностический светодиодный индикатор
    ● Контроль напряжения питания (PWR-LED) Да
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод работы (Fn)
    ● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
    Встроенные функции
    Функции измерения
    ● Способ измерения напряжения ИСКЗ
    ● Способ измерения тока ИСКЗ
    ● Вид регистрации результатов измерения непрерывно
    ● Форма кривой напряжения синусоидальная или искаженное
    ● Хранение результатов измерения в буфере Да
    ● Длина параметра 74 byte
    ● Ширина пропускания регистрации фактического значения 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц
    Диапазон измерений
    — Мин. измерение частоты 45 Hz
    — Макс. измерение частоты 65 Hz
    Измерительные входы для напряжения
    — Измеряемое сетевое напряжение между фазой и нейтральным проводником 277 V
    — Измеряемое сетевое напряжение между внешними проводниками 480 V
    — Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником 90 V
    — Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником 293 V
    — Мин. измеряемое сетевое напряжение между внешними проводниками 155 V
    — Макс. измеряемое сетевое напряжение между внешними проводниками 508 V
    — Внутреннее сопротивление внешнего и нейтрального проводников 3,4 MΩ
    — Потребляемая мощность на фазу 20 mW
    — Импульсная прочность 1,2/50 мкс 1 kV
    — Категория измерения напряжения согласно IEC 61010-2-030 CAT II; CAT III при гарантированном защитном уровне 1,5 кВ
    Измерительные входы для тока
    — мин. относительный измерительный ток, при перем. токе 1 %; относительно вспомогательного расчетного тока 5 A
    — макс. относительный измерительный ток, при перем. токе 100 %; относительно вспомогательного расчетного тока 5 A
    — максимально допустимый ток длительной нагрузки, при перем. токе 5 A; при > +60 °C макс. допустимый ток 1 A на фазу
    — потребление кажущейся мощности на фазу при диапазоне измерений 5 А 0,6 VA
    — расчетное значение устойчивости к току короткого замыкания в течение 1 с 100 A
    — Входное сопротивление пределы измерения от 0 до 5 A 25 mΩ; на клемме
    — способность выдерживать импульсную перегрузку 10 A; в течение 1 минуты
    — подавление нулевого значения параметрируемое: 2 ... 250 мА, по умолчанию 50 мА
    Класс точности согласно IEC 61557-12
    — Измеряемая величина напряжение 0,2
    — Измеряемая величина ток 0,2
    — Измеряемая величина кажущаяся мощность 0,5
    — Измеряемая величина активная мощность 0,5
    — Измеряемая величина реактивная мощность 1
    — Измеряемая величина коэффициент мощности 0,5
    — Измеряемая величина активная энергия 0,5
    — Измеряемая величина реактивная энергия 1
    — Измеряемый параметр тока нулевого провода 0,5; расчетное
    — Измеряемый параметр фазного угла ±1 °; не учтено в IEC 61557-12
    — Измеряемая величина частота 0,05
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами и шиной на задней стенке Да; AC 3 700 В (Type Test) CAT III
    Изоляция
    Изоляция, испытанная посредством AC 2 300 В для 1 мин (Type Test)
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -40 °C; = Tmin; < -25 °C мин. допустимое питающее напряжение 110 В пер. тока
    ● горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; > +60 °C макс. допустимый ток 1 A на фазу
    ● вертикальный настенный монтаж, мин. -40 °C; = Tмин
    ● вертикальный настенный монтаж, макс. 50 °C; = Tмакс
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 2 000 m
    ● Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
    Относительная влажность воздуха
    ● при конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
    Устойчивость
    Смазочно-охлаждающие материалы
    — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
    Применение в неподвижно смонтированных промышленных установках
    — к биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
    — к химически активным веществам согласно EN 60721-3-3 Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
    — к механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
    — к механическим окружающим воздействиям согласно EN 60721-3-3 Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
    Применение на судах/в море
    — к биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
    — к химически активным веществам согласно EN 60721-3-6 Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
    — к механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
    — к механическим окружающим воздействиям согласно EN 60721-3-6 Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
    Применение в промышленных технологических установках
    — к химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
    — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
    Примечание
    — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
    Конформное покрытие
    ● Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
    ● Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
    ● Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
    ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
    Размеры
    Ширина 20 mm
    Высота 73 mm
    Глубина 58 mm
    Массы
    Масса, прибл. 45 g
    Прочее
    Данные для выбора трансформатора тока
    ● Мин. полное сопротивление нагрузки трансформатора тока x/1A в зависимости от длины и сечения кабеля, см. справочник по аппарату
    ● Мин. полное сопротивление нагрузки трансформатора тока x/5A в зависимости от длины и сечения кабеля, см. справочник по аппарату
    Классификации
    Версия Классификация
    eClass 14 27-24-26-01
    eClass 12 27-24-26-01
    eClass 9.1 27-24-26-01
    eClass 9 27-24-26-01
    eClass 8 27-24-26-01
    eClass 7.1 27-24-26-01
    eClass 6 27-24-26-01
    ETIM 10 EC001596
    ETIM 9 EC001596
    ETIM 8 EC001596
    ETIM 7 EC001596
    IDEA 4 3562
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval EMV

    Manufacturer Declaration

    UK Declaration of Conformity

    EU declaration of conformity

    China RoHS

    UL

    RCM

    Maritime application

    DNV (Det Norske Veritas)
