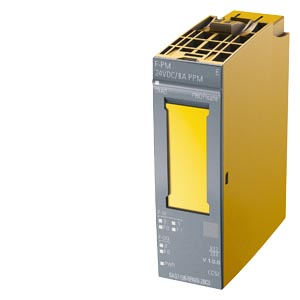

SIPLUS ET 200SP -25 ... +60 DEGREE WITH CONFORMAL COATING BASEDON 6ES7136-6PA00-0BC0 . POWER MODULE F-PM-E, PPM PROFISAFE, 24V DC, FAIL-SAFE SWITCHING OF DQ AND F-DQ UP TO PL D / SIL2 OR PL E / SIL3 2, FAIL-SAFE DIGITAL INPUTS, 1 FAIL-SAFE DIGITAL OUTPUT PPM
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
| | SIPLUS ET 200SP -25 ... +60 DEGREE WITH CONFORMAL COATING BASEDON 6ES7136-6PA00-0BC0 . POWER MODULE F-PM-E, PPM PROFISAFE, 24V DC, FAIL-SAFE SWITCHING OF DQ AND F-DQ UP TO PL D / SIL2 OR PL E / SIL3 2, FAIL-SAFE DIGITAL INPUTS, 1 FAIL-SAFE DIGITAL OUTPUT PPM | ||
| Общая информация | |||
| Обозначение типа продукта | F-PM-E PPM 24 В пост. тока | ||
| Функция продукта | |||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | ||
| Инженерное обеспечение с помощью | |||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12 | ||
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | V2.3 | ||
| PROFINET, версия не ниже GSD/GSD-Revision | Версия V2.31 | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Защита от перепутывания полярности | Да | ||
| Входной ток | |||
| Потребление тока (номинальное) | 75 mA; без нагрузки | ||
| Макс. потребление тока | 21 mA; из шины на задней стенке | ||
| Выходное напряжение | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Питание датчика | |||
| Число выходов | 2 | ||
| Защита от короткого замыкания | Да; электронный (порог срабатывания от 0,7 до 2,1 A) | ||
| Выходной ток | |||
| до 60 , макс. | 0,3 A | ||
| Питание датчика 24 В | |||
| 24 В | Да; мин. L+ (-1,5 В) | ||
| Защита от короткого замыкания | Да | ||
| Макс. выходной ток | 600 mA; Суммарный ток всех датчиков | ||
| Мощность | |||
| Потребляемая мощность шины на задней стенке | 70 mW | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 5 W | ||
| Адресная область | |||
| Адресное пространство на модуль | |||
| Вводы | 7 byte | ||
| Выводы | 5 byte | ||
| Цифровые входы | |||
| Число входов | 2 | ||
| M/P-считывание | Да; с втекающим током | ||
| Входная характеристика по IEC 61131, тип 1 | Да | ||
| Входное напряжение | |||
| Вид входного напряжения | пост. ток | ||
| Номинальное значение (пост. ток) | 24 V | ||
| для сигнала "0" | от -30 до +5 В | ||
| для сигнала "1" | от +15 до +30 В | ||
| Входной ток | |||
| для сигнала "1", тип. | 3,7 mA | ||
| Задержка на входе (при номинальном значении входного напряжения) | |||
| для стандартных входов | |||
| — параметрируемое | Да | ||
| — с "0" на "1", мин. | 0,4 ms | ||
| — с "0" на "1", макс. | 20 ms | ||
| — с "1" на "0", мин. | 0,4 ms | ||
| — с "1" на "0", макс. | 20 ms | ||
| для счетчиков/технологических функций | |||
| — параметрируемое | Нет | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| неэкранированные, макс. | 500 m | ||
| Цифровые выводы | |||
| Вид выходов | 1 | ||
| Защита от короткого замыкания | Да | ||
| Нормальный порог срабатывания | > 14,8 A | ||
| Распознавание обрыва провода | Да | ||
| Нормальный порог срабатывания | 8 mA | ||
| Защита от перегрузки | Да | ||
| Нормальный порог срабатывания | 8,8 A | ||
| Ограничение индуктивного напряжения отключения | макс. 1,5 В | ||
| Коммутационная способность выходов | |||
| при омической нагрузке, макс. | 8 A | ||
| при ламповой нагрузке, макс. | 100 W | ||
| Диапазон сопротивления нагрузке | |||
| нижний предел | 3 | ||
| верхний предел | 2 000 | ||
| Выходное напряжение | |||
| для сигнала "1", мин. | 24 V; L+ (-0,5 В) | ||
| Выходной ток | |||
| для сигнала "1", номинальное значение | 8 A | ||
| для сигнала "0", ток покоя, макс. | 1,5 mA; С втекающим током: макс. 1,5 мА; с вытекающим током: макс. 1 мА | ||
| Частота коммутации | |||
| при омической нагрузке, макс. | 10 Hz; симметричный | ||
| при индуктивной нагрузке, макс. | 0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично | ||
| при ламповой нагрузке, макс. | 4 Hz; симметричный | ||
| Суммарный ток выходов | |||
| Макс. ток на канал | 8 A; См. данные для снижения значений параметров в руководстве | ||
| Макс. ток на модуль | 8 A; См. данные для снижения значений параметров в руководстве | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| неэкранированные, макс. | 500 m | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Диагностическая функция | Да, см. главу "Аварийные сигналы/диагностические сообщения" в руководстве | ||
| Возможность включения заменяющих значений | Нет | ||
| Аварийные сигналы | |||
| Диагностический сигнал | Да | ||
| Аварийный сигнал процесса | Нет | ||
| Диагностический светодиодный индикатор | |||
| Светодиод RUN | Да; зеленые светодиоды | ||
| Светодиод ERROR | Да; красный светодиод | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | ||
| Индикатор состояния канала | Да; зеленые светодиоды | ||
| для диагностики канала | Да; красный светодиод | ||
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | ||
| Гальваническая развязка | |||
| Гальваническая развязка каналов | |||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да | ||
| между каналами и напряжением питания блока электроники | Нет | ||
| Допустимая разность потенциалов | |||
| между различными цепями | 60 В пост. тока/75 В перем. тока | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | ||
| Стандарты, допуски, сертификаты | |||
| Максимально достижимый класс безопасности в безопасном режиме | |||
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | ||
| Окружающие условия | |||
| Температура окружающей среды при эксплуатации | |||
| Горизонтальное монтажное положение, мин. | -25 °C | ||
| Горизонтальное монтажное положение, макс. | 60 °C | ||
| Вертикальное монтажное положение, мин. | -25 °C | ||
| Вертикальное монтажное положение, макс. | 50 °C | ||
| Расширенные условия окружающей среды | |||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м) | ||
| Относительная влажность воздуха | |||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | ||
| Устойчивость | |||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | ||
| Размеры | |||
| Ширина | 20 mm | ||
| Высота | 72 mm | ||
| Глубина | 55 mm | ||
| Массы | |||
| Масса, прибл. | 70 g | ||
| последнее изменение: | 24.12.2016 | ||
