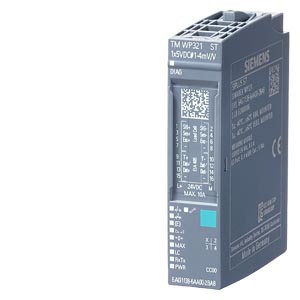

SIPLUS WP321, модуль весоизмерения, рабочая температура -40 ... +60°C, со конформным покрытием, на основе 7MH4138-6AA00-0BA0 . Модуль всесоизмерительной электроники (одноканальный) для тензодатчиков (1-4 мВ/В) для SIMATIC ET200SP, на базовый блок типа A0, интерфейс RS485, дла подключения ПО SIWATOOL или удалённого дисплея
|
|
SIPLUS ET 200SP WP321 based on 7MH4138-6AA00-0BA0 with conformal coating, -40…+60 °C, electronic weighing system 1 channel for the connection of load cells DMS full bridges (1-4 mV/V) for SIMATIC ET200SP, suitable for BU type A0, RS485 interface for SIWATOOL or remote display. | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | TM SIWAREX WP321 ST | |||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||||||||
| основано на | 7MH4138-6AA00-0BA0 | |||||||||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | BU-тип A0 | |||||||||||||||||||||||||||||||||||||||||||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Адаптация измерительного диапазона | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | см. идентификатор записи: 109746275 | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 100 mA | |||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение (пост. ток) | 4,85 V | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке | 70 mW | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 2 W | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 16 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 16 byte | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● механический кодирующий элемент | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип механического кодирующего элемента | Тип B | |||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 4-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 6-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. сопротивление схемы полного моста | 40 Ω; при использовании SIWAREX IS: 50 Ом при 7MH4710-5BA; 105 Ом при использовании 7MH4710-5CA | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. сопротивление схемы полного моста | 4 100 Ω | |||||||||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||||||||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |||||||||||||||||||||||||||||||||||||||||||
| Граница погрешности согласно DIN 1319-1 | 0,05 %; отн. конечного значения диапазона измерения | |||||||||||||||||||||||||||||||||||||||||||
| Нулевая точка температурного коэффициента | ≤ ±0,1 мкВ/K | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон температурного коэффициента | ≤ ±5 ppm/K | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон температурного коэффициента, 4-проводное подключение (относительно конечного значения) | ≤ ±5 ppm/K | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон температурного коэффициента, 6-проводное подключение (относительно конечного значения) | ≤ ±10 ppm/K | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 1; дистанционный индикатор SIWATOOL V7, SIWAREX DB или SIEBERT | |||||||||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да; коммутируемая оконечная нагрузка 390 Ом, 220 Ом, 390 Ом | |||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| RS 485 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 115,2 kbit/s | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 1 000 m; ≤ 115 кбит/с, экранированный кабель | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да; Диагностический сигнал | |||||||||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Суммарная ошибка | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||||||||
| Счетчики | Да | |||||||||||||||||||||||||||||||||||||||||||
| Весовая ячейка | ||||||||||||||||||||||||||||||||||||||||||||
| ● Неавтоматические весы | NSW | |||||||||||||||||||||||||||||||||||||||||||
| ● Частота дискретизации | 600 Hz | |||||||||||||||||||||||||||||||||||||||||||
| ● Разрешение входного сигнала | ±500.000 частей на мВ/В | |||||||||||||||||||||||||||||||||||||||||||
| ● Синфазное напряжение, мин. | 0,25 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 4,75 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Входное сопротивление сигнального кабеля, типичное | 4 MΩ | |||||||||||||||||||||||||||||||||||||||||||
| ● Входное сопротивление сенсорного кабеля, типичное | 2 MΩ | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 500 m; при использовании кабеля SIWAREX 7MH4702-8AG | |||||||||||||||||||||||||||||||||||||||||||
| Функции измерения | ||||||||||||||||||||||||||||||||||||||||||||
| Диапазон измерений | ||||||||||||||||||||||||||||||||||||||||||||
| — От -1 мВ/В до +1 мВ/В | Да; соответствует разрешающей способности ±500.000 частей | |||||||||||||||||||||||||||||||||||||||||||
| — От -2 мВ/В до +2 мВ/В | Да; соответствует разрешающей способности ±1.000.000 частей | |||||||||||||||||||||||||||||||||||||||||||
| — От -4 мВ/В до +4 мВ/В | Да; соответствует разрешающей способности ±2.000.000 частей | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tмин ... Tмакс при 1 080 гПа ... 795 гПа (-1 000 м - +2 000 м)//Tмин ... (Tмакс - 10 K) при 795 гПа ... 658 гПа (+2 000 м - +3 500 м) // Tмин ... (Tмакс - 20 K) при 658 гПа ... 540 гПа (+3 500 м - +5 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Смазочно-охлаждающие материалы | ||||||||||||||||||||||||||||||||||||||||||||
| — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов | Да; включая капли дизельного топлива и масла в воздухе | |||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-3 | Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение на судах/в море | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы) | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-6 | Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Децентрализованный режим работы | ||||||||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-300 | Да | |||||||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-400 | Да | |||||||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-1200 | Да | |||||||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-1500 | Да | |||||||||||||||||||||||||||||||||||||||||||
| на ведущем устройстве Standard PROFIBUS | Да | |||||||||||||||||||||||||||||||||||||||||||
| на контроллере Standard PROFINET | Да | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 15 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 73 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 58 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 30 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||
