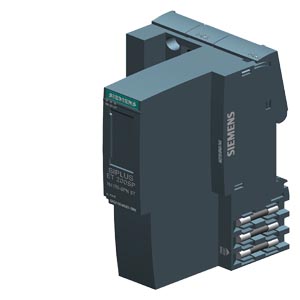

Siemens 6AG1155-6AU01-7BN0 распределенная периферия

Name: Siemens 6AG1155-6AU01-7BN0 распределенная периферия
Brand: Siemens
Price: 98907 RUB
Availability: InStock

SIPLUS ET 200SP, интерфейсный модуль IM155-6PN ST / BA, рабочая температура -40 ... +70°C (TX 85°C в течение 10 мин.), со стойким покрытием, на основе 6ES7155-6AU01-0BN0

Купить 6AG11556AU017BN0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 98907 руб.

Технические характеристики 6AG11556AU017BN0

***spare part*** SIPLUS ET 200SP IM155-6PN ST based on 6ES7155-6AU01-0BN0 with conformal coating, -40…+70 °C, PROFINET interface module, 1 slot for BusAdapter, max. 32 I/O modules, and 16 ET 200AL modules, single hot swap, including server module (6AG1193-6PA00-7AA0)

Общая информация

Обозначение типа продукта

IM 155-6 PN ST

Идентификация производителя (идентификатор поставщика)

002AH

Идентификация устройства (идентификатор устройства)

0313H

основано на

6ES7155-6AU01-0BN0

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Замена модуля во время работы (горячая замена)

Да; Одноразовая горячая замена

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Управление конфигурацией

посредством набора данных

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Защита от короткого замыкания

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

10 ms

Входной ток

Потребление тока (номинальное)

450 mA

Макс. потребление тока

550 mA

Макс. ток включения

3,7 A

I²t

0,09 A²·s

Мощность

Мощность питания шины на задней стенке

4,5 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,9 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

256 byte; На вход/выход

Адресное пространство на одну станцию

● Макс. адресное пространство на станцию

512 byte; в зависимости от проекта

Конфигурация аппаратного обеспечения

Монтажные стойки

● Макс. число модулей на монтажную стойку

32; Модули + 16 ET 200AL

Подмодули

● Количество субмодулей на станцию, макс

256

Интерфейсы

Число разъемов PROFINET

1; 2 порта (переключатель)

1. интерфейс

Физические параметры интерфейсов

● Число портов

● встроенный коммутатор

Да

● BusAdapter (PROFINET)

Да; применяемый BusAdapter: BA 2 x RJ45, BA 2 x FC

Протоколы

● Устройство ввода-вывода PROFINET

Да

● Открытая связь IE

Да

● Резервирование среды передачи

Да; PROFINET MRP

Устройство ввода-вывода PROFINET

Службы

— IRT

Да; с тактовыми импульсами передачи от 250 мкс до 4 мс, шаг 125 мкс

— PROFIenergy

Да

— Пуск согласно приоритету

Да

— Shared Device

Да

— Макс. число контроллеров ввода-вывода при использовании Shared Device

Физические параметры интерфейсов

RJ 45 (Ethernet)

● Способ передачи

PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)

● 10 Мбит/с

Да; для служб Ethernet

● 100 Мбит/с

Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)

● Автоматическое определение

Да

● Автоматическая коммутация

Да

Протоколы

PROFINET IO

Да

PROFIsafe

Да

PROFIBUS

Нет

EtherNet/IP

Нет

Режим дублирования

● Общее резервирование PROFINET (S2)

Нет

Резервирование среды передачи

— MRP

Да

— MRPD

Нет

Открытая связь IE

● TCP/IP

Да

● SNMP

Да

● LLDP

Да

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Да

Диагностическая функция

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор соединения LINK TX/RX

Да; 2 x зеленых светодиодных индикаторов соединения на BusAdapter

Гальваническая развязка

между шиной на задней стенке и блоком электроники

Нет

между PROFINET и другими контурами тока

Да; 1 500 В перем. тока

между источником питания и другими контурами тока

Нет

Допустимая разность потенциалов

между различными цепями

Безопасное сверхнизкое напряжение (БСНН)

Стандарты, допуски, сертификаты

Класс нагрузки сети

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

105 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

13,7 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

91,9 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,617 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

70 °C; = Tмакс

● вертикальный настенный монтаж, мин.

-40 °C; = Tмин

● вертикальный настенный монтаж, макс.

50 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-3

Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-6

Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Техника соединений

ET-соединение

● посредством BU-/BA-Send

Да; Модули + 16 ET 200AL

Размеры

Ширина

50 mm

Высота

117 mm

Глубина

74 mm

Массы

Масса, прибл.

147 g; без BusAdapter

Классификации

	Версия	Классификация
eClass	14	27-24-26-08
eClass	12	27-24-26-08
eClass	9.1	27-24-26-08
eClass	9	27-24-26-08
eClass	8	27-24-26-08
eClass	7.1	27-24-26-08
eClass	6	27-24-26-08
ETIM	10	EC001604
ETIM	9	EC001604
ETIM	8	EC001604
ETIM	7	EC001604
IDEA	4	3564
UNSPSC	15	32-15-17-05
