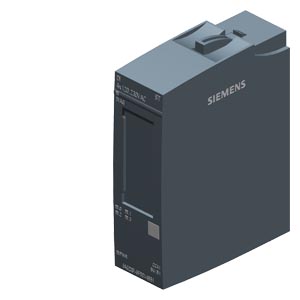

Siemens 6AG2131-6FD01-4BB1 распределенная периферия

Name: Siemens 6AG2131-6FD01-4BB1 распределенная периферия
Brand: Siemens
Price: 16495 RUB
Availability: InStock

SIPLUS ET 200SP, модуль дискретных входов DI 4X120/230VAC TX RAIL со стандартными функциями, для применения на ж/д, рабочая температура -40 ... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7131-6FD01-0BB1 . тип 3 (IEC 61131), упаковка из 1 шт., для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля

Купить 6AG21316FD014BB1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 16495 руб.

Технические характеристики 6AG21316FD014BB1

SIPLUS ET 200SP DI 4x120/230VAC TX rail based on 6ES7131-6FD01-0BB1 with conformal coating, -40…+70 °C, OT4 with ST1/2 (+85 °C for 10 minutes), digital input module, suitable for BU type B1, color code CC41, module diagnostics input type 3 (IEC 61131),

Общая информация

Обозначение типа продукта

DI 4x120...230VAC ST

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Нет

основано на

6ES7131-6FD01-0BB1

Применяемые системные блоки

Базовый блок, тип B1

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC41

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● пригодно для эксплуатации с PROFINET R1 IMs

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Напряжение питания

Номинальное значение (перем. ток)

230 V

Допустимый диапазон, верхний предел (перем. ток)

264 V

Защита от перепутывания полярности

Нет

Входной ток

Потребление тока (номинальное)

10 mA

Питание датчика

Число выходов

Защита от короткого замыкания

Нет; при использовании базового блока типа B1 предусматривается предохранитель с током расцепления 10 А

Выходной ток

● до 60 ℃, макс.

10 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W; Активная мощность, напряжение нагрузки 230 В, все входы подключаются с 230 В, 50 Гц

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte; + 1 байт на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

тип C

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

Базовый блок, тип B1

● 2-проводное подключение

Базовый блок, тип B1

● 3-проводное подключение

Базовый блок, тип B1

● 4-проводное подключение

BU-тип B1 + модуль распределения потенциала

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

с втекающим током

Входная характеристика по IEC 61131, тип 3

Да

Входное напряжение

● Номинальное значение (перем. ток)

230 V

● для сигнала "0"

от 0 до 40 В перем. тока

● для сигнала "1"

от 74 до 264 В перем. тока

Входной ток

● для сигнала "1", тип.

10,8 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Нет

— с "0" на "1", мин.

1,5 ms

— с "0" на "1", макс.

4 ms

— с "1" на "0", мин.

10 ms

— с "1" на "0", макс.

10 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Нет

● Предупреждение о необходимости ТО

Нет

● Аварийный сигнал процесса

Нет

Диагностика

● Контроль напряжения питания

Нет

● Обрыв провода

Нет

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

Пост. ток 2 545 В (типовые испытания) и согласно EN 50155 (штатные испытания)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Для использования на железной дороге

● EN 50121-3-2

Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств

● EN 50121-4

Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств

● EN 50121-5

Да; ЭМС для стационарных установок и оборудования железнодорожного электроснабжения (необходимы экранированные кабели)

● EN 50124-1

Да; Применение в железнодорожном оборудовании - категория перенапряжения OV3; степень загрязнения PD2; UNm = 230 В пер. тока

● EN 50125-1

Да; Рельсовые транспортные средства - см. Условия окружающей среды

● EN 50125-2

Да; Стационарное электрическое оборудование - см. Условия окружающей среды

● EN 50125-3

Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)

● EN 50155

Да; Рельсовый транспорт - температурный класс OT4, ST1/ST2, горизонтальное монтажное положение

● EN 61373

Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B

● Противопожарная защита согласно EN 45545-2

Да; Подтверждение см. в сервисе и поддержке

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)

● вертикальный настенный монтаж, мин.

-40 °C; = Tмин

● вертикальный настенный монтаж, макс.

50 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-3

Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-5

Да; Класс 5M2 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

— от механических окружающих воздействий в сельском хозяйстве, согласно ISO 15003

Да; уровень 1 (окружение LE) при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● электронные устройства на рельсовых транспортных средствах согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

20 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

36 g

Прочее

Примечание:

При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776
