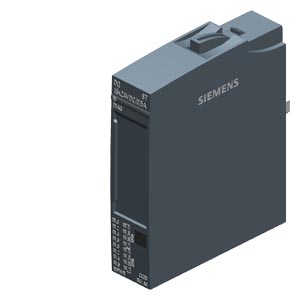

Siemens 6AG2132-6BH01-4BA0 распределенная периферия

Name: Siemens 6AG2132-6BH01-4BA0 распределенная периферия
Brand: Siemens
Price: 24483 RUB
Availability: InStock

SIPLUS ET 200SP, модуль дискретных выходов DQ 16X24VDC/ 0.5A TX RAIL со стандартными функциями, для применения на ж/д, рабочая температура -40 ... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6ES7132-6BH01-0BA0 . выход PNP, (source, P-switching), упаковка из 1 шт. , для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для: КЗ на L+ и на землю, обрыв проводов

Купить 6AG21326BH014BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 24483 руб.

Технические характеристики 6AG21326BH014BA0

SIPLUS ET 200SP DQ 16x24VDC/ 0.5A TX rail based on 6ES7132-6BH01-0BA0 with conformal coating, -40…+70 °C, OT4 with ST1/2 (+85 °C for 10 minutes), digital output module, suitable for BU type A0, color code CC00, source output (PNP,sourcing output) substitute value output, module diagnostics for: short circuit to L+ and M, wire break, supply voltage

Общая информация

Обозначение типа продукта

DQ 16 x 24 В пост. тока/0,5A ШТ.

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Нет

основано на

6ES7132-6BH01-0BA0

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

30 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

2 byte; + 2 байта на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип A

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

● 3-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

Цифровые выводы

Вид цифровых выходов

Source Output (PNP, P-переключение)

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Цифровые выходы параметрируемые

Да

тип выхода согласно МЭК 61131, тип 0,5

Да

Защита от короткого замыкания

Да; электронный

● Нормальный порог срабатывания

1 A; от 0,7 до 1,3 А

Распознавание обрыва провода

Да

Ограничение индуктивного напряжения отключения

норм. L+ (-50 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при индуктивной нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 kΩ

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, макс.

0,5 A

● для сигнала "0", ток покоя, макс.

0,1 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", тип.

50 µs

● с "1" на "0", тип.

100 µs

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

0,1 Hz; возможны более высокие частоты, см. техническое описание "Максимально допустимая частота коммутации индуктивных нагрузок"

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

8 A; см. техническое описание "Кривая дерейтинга"

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

8 A

— до 50 ℃, макс.

6 A

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 30 °C, макс.

8 A

— до 40 °C, макс.

6 A

— до 50 ℃, макс.

4 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; по модулям

● Короткое замыкание на массу

Да; по модулям

● Короткое замыкание на L+

Да; по модулям

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Изоляция

Изоляция, испытанная посредством

DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

пригодно для безопасно-ориентированного отключения стандартных узлов

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

29,3 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,98 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

25,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,245 kg

Для использования на железной дороге

● EN 50121-3-2

Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств

● EN 50121-4

Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств

● EN 50121-5

Да; ЭМС для стационарных установок и оборудования железнодорожного электроснабжения (необходимы экранированные кабели)

● EN 50124-1

Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока

● EN 50125-1

Да; Рельсовые транспортные средства - см. Условия окружающей среды

● EN 50125-2

Да; Стационарное электрическое оборудование - см. Условия окружающей среды

● EN 50125-3

Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)

● EN 50155

Да; Рельсовый транспорт - температурный класс OT4, ST1/ST2, горизонтальное монтажное положение

● EN 61373

Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B

● Противопожарная защита согласно EN 45545-2

Да; Подтверждение см. в сервисе и поддержке

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)

● вертикальный настенный монтаж, мин.

-40 °C; = Tмин

● вертикальный настенный монтаж, макс.

50 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-3

Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-5

Да; Класс 5M2 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

— от механических окружающих воздействий в сельском хозяйстве, согласно ISO 15003

Да; уровень 1 (окружение LE) при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● электронные устройства на рельсовых транспортных средствах согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Прочее

Примечание:

При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05
