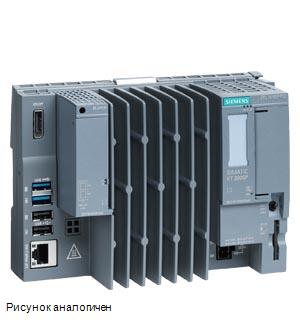

SIPLUS ET 200SP, ЦПУ CPU1515SP PC2 Rail, для применения на ж/д, рабочая температура -40 .. . +55°C, T2 до +70°C в течение 10 минут, с конформным покрытием, на основе 6ES7677-2DB40-0AA0 . 8 ГБ RAM, без CFast, интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x разъём для шинного адаптера ET 200SP PROFINET, 1x 10/100/1000 Mbit/s Ethernet 2x USB 3.0, 2x USB 2.0, 1x display port, документация на USB-накопителе
|
|
SIPLUS ET 200SP, ЦПУ CPU1515SP PC2 Rail, для применения на ж/д, рабочая температура -40 .. . +55°C, T2 до +70°C в течение 10 минут, с конформным покрытием, на основе 6ES7677-2DB40-0AA0 . 8 ГБ RAM, без CFast, интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x разъём для шинного адаптера ET 200SP PROFINET, 1x 10/100/1000 Mbit/s Ethernet 2x USB 3.0; 2x USB 2.0, 1x display port, документация на USB-накопителе | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | ЦП 1515SP PC2 | |||||||||||||||||||||||||||||||||||||||||||
| основано на | 6ES7677-2DB40-0AA0 | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | см. идентификатор записи: 109746275 | |||||||||||||||||||||||||||||||||||||||||||
| Установленное ПО | ||||||||||||||||||||||||||||||||||||||||||||
| ● Визуализация | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Система управления | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Управление конфигурацией | ||||||||||||||||||||||||||||||||||||||||||||
| посредством набора данных | Да | |||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||
| Переключатель режимов работы | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Перемыкание при отказе сетевого питания и отключении напряжения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 1,8 A; полная нагрузка процессора, включая модули ET 200SP и USB | |||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (в режиме холостого хода), тип. | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 2,9 A | |||||||||||||||||||||||||||||||||||||||||||
| I²t | 0,426 A²·s; при токе включения | |||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Принятая активная мощность, макс. | 43 W; включая модули ET 200SP и USB | |||||||||||||||||||||||||||||||||||||||||||
| Мощность питания шины на задней стенке | 8,75 W | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 16 W | |||||||||||||||||||||||||||||||||||||||||||
| Процессор | ||||||||||||||||||||||||||||||||||||||||||||
| Тип процессора | Intel Atom E3940, 1,6 Ггц, 4 ядра | |||||||||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||
| Вид запоминающего устройства | DDR3L | |||||||||||||||||||||||||||||||||||||||||||
| ОЗУ | 8 Гбайт ОЗУ | |||||||||||||||||||||||||||||||||||||||||||
| Карта памяти CFast | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Требуется карта памяти SIMATIC | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| встроенный источник питания | Да | |||||||||||||||||||||||||||||||||||||||||||
| Число ведущих устройств DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● по CM | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Монтажные стойки | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число модулей на монтажную стойку | 64; ЦП + 64 модуля + модуль сервера (монтажная ширина макс. 1 м) | |||||||||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Тип | Аппаратные часы | |||||||||||||||||||||||||||||||||||||||||||
| ● Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. отклонение в день | 10 s; норм.: 2 с | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов Industrial Ethernet | 2 | |||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 1; через BusAdapter | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов PROFIBUS | 1; через модуль CM DP | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 1; через модуль CM DP | |||||||||||||||||||||||||||||||||||||||||||
| Число USB-разъемов | 4; 2x USB 2.0, 2x USB 3.0 спереди | |||||||||||||||||||||||||||||||||||||||||||
| Видеоинтерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Графический интерфейс | 1x DisplayPort | |||||||||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Тип интерфейса | PROFINET | |||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; посредств BusAdapter BA 2 x RJ45 | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. скорости передачи данных | 100 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| — сеть Industrial Ethernet, светодиод состояния | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Да | |||||||||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; встроенный | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. скорости передачи данных | 1 000 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| — Светодиодный индикатор состояния Industrial-Ethernet | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| Открытая связь IE | ||||||||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | ||||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания) | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 432 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 73,8 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 365 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -6,71 kg | |||||||||||||||||||||||||||||||||||||||||||
| Для использования на железной дороге | ||||||||||||||||||||||||||||||||||||||||||||
| ● EN 50121-3-2 | Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 50121-4 | Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 50124-1 | Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 50125-1 | Да; Рельсовые транспортные средства - см. Условия окружающей среды | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 50125-2 | Да; Стационарное электрическое оборудование - см. Условия окружающей среды | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 50125-3 | Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути) | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 50155 | Да; Рельсовый транспорт - температурный класс OT2, ST1/ST2, горизонтальное монтажное положение | |||||||||||||||||||||||||||||||||||||||||||
| ● EN 61373 | Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B | |||||||||||||||||||||||||||||||||||||||||||
| ● Противопожарная защита согласно EN 45545-2 | Да; Подтверждение см. в сервисе и поддержке | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C; = Tмин | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | до 55°C - макс. 64 модуля ET 200SP, макс. нагрузка USB - 2x 900 мА и макс. нагрузка USB - 2x 500 мА; до 60°C - макс. 32 модуля ET 200SP и нагрузка USB - 4x 500 мА; начиная с FS06: до 70°C - макс. 16 модулей ET 200SP, макс. нагрузка USB - 4x 100 мА без визуализации | |||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -40 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155) | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -40 °C; = Tмин | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C; = Tмакс; макс. 32 модуля ET 200SP и макс. нагрузка USB - 4x 500 мА | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 2 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Смазочно-охлаждающие материалы | ||||||||||||||||||||||||||||||||||||||||||||
| — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов | Да; включая капли дизельного топлива и масла в воздухе | |||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-3 | Да; класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0//6AG1193-6AB00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение на наземных, рельсовых и специальных транспортных средствах | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-5 | Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-5 | Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-5 | Да; Класс 5S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| — к механическим окружающим воздействиям согласно EN 60721-3-5 | Да; класс 5M2 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0/6AG1193-6AB00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| — от механических окружающих воздействий в сельском хозяйстве, согласно ISO 15003 | Да; уровень 1 (положение LE) при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0/6AG1193-6AB00-0AA0) | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● электронные устройства на рельсовых транспортных средствах согласно EN 50155 | Да; Защитное покрытие класса PC2 согласно EN 50155:2017 | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Периферийные устройства/опции | ||||||||||||||||||||||||||||||||||||||||||||
| Карта SD-Card | опционально для дополнительной массовой памяти | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 160 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 117 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 75 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 0,83 kg | |||||||||||||||||||||||||||||||||||||||||||
| Прочее | ||||||||||||||||||||||||||||||||||||||||||||
| Примечание: | При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776 | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||
