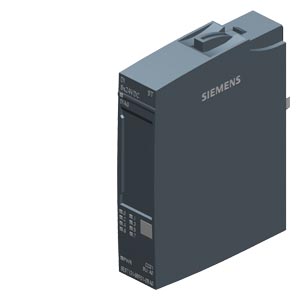

Siemens 6ES7131-6BF01-0BA0 распределенная периферия

Name: Siemens 6ES7131-6BF01-0BA0 распределенная периферия
Brand: Siemens
Price: 4777 RUB
Availability: InStock

SIMATIC ET 200SP, модуль дискретных входов, DI 8x 24V DC ST, со стандартными функциями, тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC01, входная задержка 0,05..20 мс, диагностика модуля для КЗ в цепях датчиков

Купить 6ES71316BF010BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 4777 руб.

Технические характеристики 6ES71316BF010BA0

SIMATIC ET 200SP, Digital input module, DI 8x 24V DC Standard, type 3 (IEC 61131), sink input, (PNP, P-reading), Packing unit: 1 piece, fits to BU-type A0, Colour Code CC01, input delay time 0,05..20ms, module diagnostics for: short-circuit of sensor supply, wire break, supply voltage

Общая информация

Обозначение типа продукта

DI 8x24 В пост. тока ST

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC01

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● пригодно для эксплуатации с PROFINET R1 IMs

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

не ниже версии V5.5 SP3

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V8.1 SP1

● PCS neo проектируемая/интегрированная среда, версия не ниже

V3.1

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

50 mA; все каналы запитываются от питания датчика

Питание датчика

Число выходов

Выходное напряжение, мин.

19,2 V

Защита от короткого замыкания

Да; на модуль

Питание датчика 24 В

● 24 В

Да

● Защита от короткого замыкания

Да

● Макс. выходной ток

700 mA

● Выходной ток на канал, макс.

700 mA

● Выходной ток на модуль, макс.

700 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W; 24 В, 8 входов с запиткой от питания датчика

Адресная область

Адресное пространство на модуль

● Вводы

1 byte; + 1 байт на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип A

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

BU-тип A0

● 3-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

● 4-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

с втекающим током

Входная характеристика по IEC 61131, тип 3

Да

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)

— с "0" на "1", мин.

0,05 ms

— с "0" на "1", макс.

20 ms

— с "1" на "0", мин.

0,05 ms

— с "1" на "0", макс.

20 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

— параметрируемое

Да

● Контроль питания датчика

Да; Помодульно, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 25 кОм до 45 кОм

● Обрыв провода

Да; по модулям

● Короткое замыкание

Да; по модулям

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

15,9 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,69 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

12,7 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,495 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

28 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Miscellaneous	Manufacturer Declaration
General Product Approval		For use in hazardous locations
			FM	CCC-Ex
For use in hazardous locations			Maritime application
Type Examination Certificate		Miscellaneous
Maritime application
	NK / Nippon Kaiji Kyokai			CCS (China Classification Society)	KR (Korean Register of Shipping)
Environment

последнее изменение:

10.03.2026
