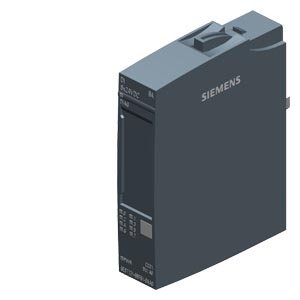

Siemens 6ES7131-6BF61-0AA0 распределенная периферия

Name: Siemens 6ES7131-6BF61-0AA0 распределенная периферия
Brand: Siemens
Price: 7955 RUB
Availability: InStock

SIMATIC ET 200SP, модуль дискретных входов, DI DI 8x 24V DC SRC BA, с базовыми функциями, тип 1 (IEC 61131), вход NPN, (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания

Купить 6ES71316BF610AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 7955 руб.

Технические характеристики 6ES71316BF610AA0

SIMATIC ET 200SP, Digital input module, DI 8x 24V DC SRC BA, type 1 (IEC 61131), source Input (NPN, M-reading) Packing unit: 1 piece, fits to BU-type A0, Colour Code CC02, input delay time 0,05..20ms, module diagnostics for: supply voltage

Общая информация

Обозначение типа продукта

DI 8x24 В пост. тока SRC BA

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC02

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● пригодно для эксплуатации с PROFINET R1 IMs

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3/-

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

4,5 mA

Макс. потребление тока

53 mA

Питание датчика

Защита от короткого замыкания

Нет

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,5 W

Адресная область

Адресное пространство на модуль

● Вводы

1 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● Тип механического кодирующего элемента

Тип B

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

BU-тип A0

● 3-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

● 4-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

С вытекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

От 30 до -5 В (опорный потенциал L+)

● для сигнала "1"

От -11 до -30 В (опорный потенциал L+)

Входной ток

● для сигнала "1", тип.

6 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)

— с "0" на "1", мин.

0,05 ms

— с "0" на "1", макс.

20 ms

— с "1" на "0", мин.

0,05 ms

— с "1" на "0", макс.

20 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

200 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

— параметрируемое

Да

● Контроль питания датчика

Нет

● Обрыв провода

Нет

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

15,9 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,69 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

12,7 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,495 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

28 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval		Maritime application

other	Environment
Confirmation	Environmental Confirmations

последнее изменение:

01.02.2026
