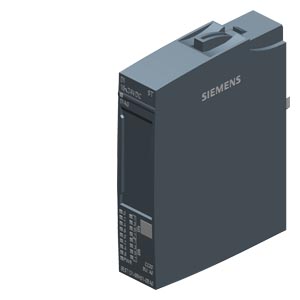

SIMATIC ET 200SP, модуль дискретных входов, DI 16x 24V DC ST, со стандартными функциями, тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 10 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
|
|
SIMATIC ET 200SP, Digital input module, DI 16x 24V DC Standard, type 3 (IEC 61131), sink input, (PNP, P-reading), Packing unit: 10 Pieces, fits to BU-type A0, Colour Code CC00, input delay time 0,05..20ms, diagnostics wire break, diagnostics supply voltage | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | DI 16 x 24 В пост. тока ШТ. | |||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | Не ниже FS02 | |||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V0.0 | |||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | BU-тип A0 | |||||||||||||||||||||||||||||||||||||||||||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V14 | |||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 проектируемая/интегрированная среда, версия не ниже | версия V5.5 SP3 | |||||||||||||||||||||||||||||||||||||||||||
| ● PCS 7 проектируемая/интегрированная среда, версия не ниже | V8.1 SP1 | |||||||||||||||||||||||||||||||||||||||||||
| ● PCS neo проектируемая/интегрированная среда, версия не ниже | начиная с V1.0.0 | |||||||||||||||||||||||||||||||||||||||||||
| ● PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |||||||||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |||||||||||||||||||||||||||||||||||||||||||
| Режим работы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Цифровые входы | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Счетчики | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Выборка с запасом по частоте дискретизации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● MSI | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 90 mA | |||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||
| ● 24 В | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,7 W | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 2 byte; + 2 байта на информацию о качестве | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● механический кодирующий элемент | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Тип механического кодирующего элемента | Тип A | |||||||||||||||||||||||||||||||||||||||||||
| Выбор BaseUnit для вариантов подключения | ||||||||||||||||||||||||||||||||||||||||||||
| ● 1-проводное подключение | BU-тип A0 | |||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводное подключение | Базовый блок, тип A0 + модуль распределения потенциала | |||||||||||||||||||||||||||||||||||||||||||
| ● 3-проводное подключение | Базовый блок, тип A0 + модуль распределения потенциала | |||||||||||||||||||||||||||||||||||||||||||
| ● 4-проводное подключение | Базовый блок, тип A0 + модуль распределения потенциала | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 16 | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||||||||
| M/P-считывание | с втекающим током | |||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 3 | Да | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -30 до +5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +30 В | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 2,5 mA | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода) | |||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", мин. | 0,05 ms | |||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", макс. | 20 ms | |||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", мин. | 0,05 ms | |||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", макс. | 20 ms | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 600 m | |||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Да | |||||||||||||||||||||||||||||||||||||||||||
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Считываемая диагностическая информация | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Контроль питания датчика | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да; Помодульно, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 25 кОм до 45 кОм | |||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Суммарная ошибка | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением питания блока электроники | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 21 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 4,25 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 17,5 kg | |||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,743 kg | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS02 | |||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS02 | |||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 15 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 73 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 58 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 28 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||
